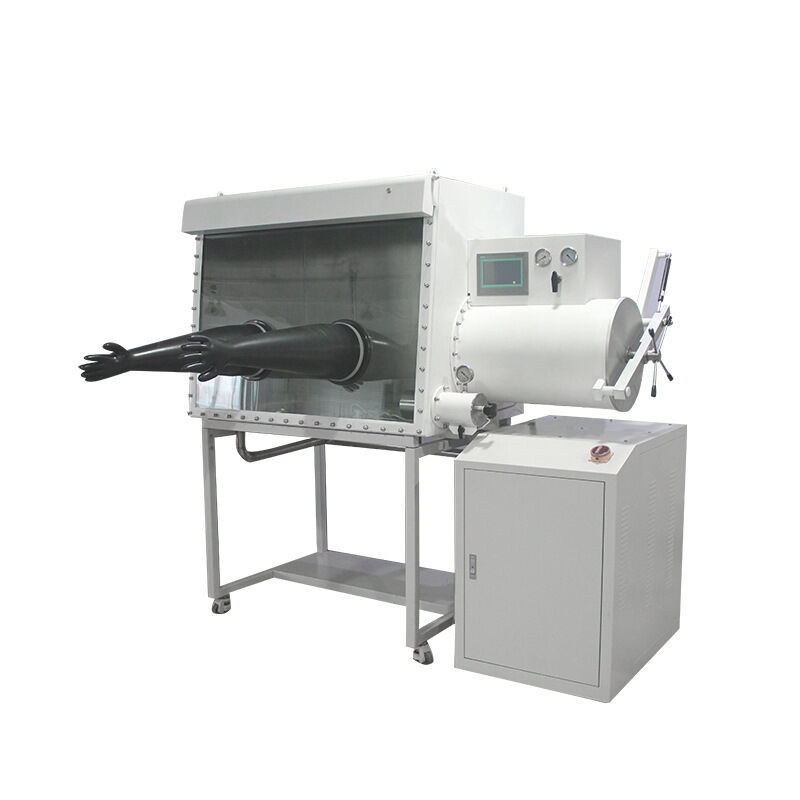

Changsha Tencan의 Lab Standard Purification GBP1000D-4 1200 불활성 가스 글로브 박스, 양면 작업 위치

제품 개요

Changsha Tencan의 정화 글로브 박스는 최소한의 수분과 산소 수준으로 고도로 제어된 작업 환경을 조성하여 공기에 민감한 물질을 취급하는 데 적합합니다. 이 시스템은 밀폐된 메인 챔버, 전실, 가스 정화 모듈, 디지털 제어 패널, 진공 구성 요소 및 실시간 모니터링 시스템을 통합합니다. 또한 레이저 시스템, 진공 증착 장치, 건조 챔버, 환경 분석기, 흄 및 휘발성 물질에 대한 배기 처리 모듈과 같은 보조 실험실 장비와 함께 작동하도록 구성할 수 있습니다.

사용자 친화적인 레이아웃과 현대적인 산업 디자인으로 설계된 Tencan 글로브 박스는 장기간 안정적인 성능을 제공합니다. 자동화된 작동, 간소화된 유지 관리 및 안정적인 기능성은 과학 연구 및 생산 워크플로우 모두에 신뢰할 수 있는 솔루션으로 만듭니다.

기술 개발

R&D에 대한 지속적인 투자를 통해 Changsha Tencan은 엔지니어링 설계 및 기술 발전에 강력한 강점을 구축했습니다. 제조 주기의 모든 단계는 고수준의 정밀 제작 제품의 일관된 출력을 보장하기 위해 엄격한 품질 관리를 받습니다. 표준화된 프로세스와 고객 중심의 원칙을 고수하여 사용자 피드백을 지속적인 최적화로 전환하여 실험실 및 산업 환경의 변화하는 요구에 적응하는 개선된 글로브 박스 시스템을 지속적으로 제공합니다.

정화 글로브 박스

정화 글로브 박스는 밀폐된 챔버를 통해 고순도 불활성 가스를 지속적으로 순환시켜 초청정, 무산소 및 무수분 환경을 유지하도록 설계된 특수 실험실 시스템입니다. 종종 불활성 분위기 글로브 박스 또는 가스 보호 워크스테이션이라고도 하며 O₂, H₂O 및 유기 오염 물질을 효과적으로 제거합니다. 이 장비는 리튬 배터리 개발, 첨단 재료 공학, 반도체 제조, 슈퍼커패시터 연구, 정밀 조명, 용접 기술, OLED 및 MOCVD 공정과 같이 엄격하게 제어된 조건이 필요한 연구 분야에 필수적입니다. 또한 혐기성 미생물 배양 및 저산소 세포 배양을 포함한 생명 과학에도 적용할 수 있습니다.

작동 원리

글로브 박스는 메인 챔버를 수분 및 산소 제거를 위한 고효율 흡착제가 채워진 정화 컬럼과 연결하는 완전 밀폐형 가스 순환 루프를 사용합니다. PLC 감독 하에 시스템은 작업 가스를 파이프라인과 순환 송풍기를 통해 정화 물질을 반복적으로 통과시킵니다. 각 사이클마다 불순물이 포집되고 정화된 가스가 챔버로 다시 들어갑니다. 시간이 지남에 따라 H₂O 및 O₂의 내부 수준이 1ppm 미만으로 떨어집니다. 정화 물질이 장기간 사용 후 포화되면 전체 성능을 복원하고 장기간 작동을 계속하기 위해 재생할 수 있습니다.

주요 응용 분야

• 기본적인 물리 및 화학 실험

• 특수 조명 제조 및 연구

• 리튬 배터리 프로토타입 제작 및 생산

• 알칼리 및 고반응성 금속 연구

• 촉매 개발

• 정밀 용접 기술(레이저, 플라즈마, 브레이징)

• 의료 및 생물 공학 연구

• 제약 포장 및 제형

• 반도체 제조 공정

• 킬레이션 화학

• 세라믹 및 금속 분말 조사

• 고온 진공 조건이 필요한 산업 공정

  기술 사양 및 기능

• 대기 제어: 극도로 낮은 산소 및 수분 수준 달성(<0.1 ppm)

• 누출 방지 구조: 전체 누출률 ≤0.001% 부피/시간

• 밸브 구성: 안정적인 밀봉 및 쉬운 서비스를 위한 모듈식 솔레노이드 밸브 시스템

• 이송 시스템: 효율적인 재료 로딩을 위한 가볍고 부드럽게 작동하는 전실 도어

• 외부 변형: 다양한 실험실 스타일에 적합한 여러 쉘 및 외관 옵션

• 사용자 인터페이스: 간단하고 직관적인 터치스크린 제어 패널

• 가스 순환: 안정적인 작동을 위한 무유, 무진공 폐쇄 루프 시스템

• 재생: 정화 물질을 위한 완전 자동 재생 사이클

• 압력 제어: 조절 가능한 ±15 mbar 작동 범위를 갖춘 자동 압력 균형

• 챔버 퍼지: 빠른 건조 및 용매 안전 환기를 위한 빠른 자동 퍼지

• 풋 페달: 편리한 핸즈프리 내부 압력 조정

• 데이터 기록: 지속적인 시스템 데이터 로깅 및 보존

• 알람 메커니즘: 압력, 재생 및 작동 이상에 대한 전체 모니터링 및 경고

• 밀봉 기술: 장기간의 안정성을 위한 다층 특허 밀봉 구조

  주요 장점

• 민감한 물질 취급을 위한 고정밀 환경 제어

• 모듈식 구조는 시스템 신뢰성 및 유지 관리 편의성을 향상시킵니다.

• 스마트 자동화는 수동 작업량을 줄이고 작동을 단순화합니다.

• 특수 응용 분야의 요구 사항에 맞게 구성 가능한 시스템 아키텍처

• 독점적인 밀봉 설계는 장기간의 기밀 성능을 보장합니다.

실험실 표준 글로브 박스

1,실험실 표준 글로브 박스 구성

1.1 글로브 박스 챔버

1.2 메인 전실

1.3 GP20 가스 정화 시스템

1.4 미니 전실

2. 메인 챔버

2.1 내부 치수
사용 가능한 작업 공간: 1200 mm (L) × 900 mm (H) × 750 mm (W bottom).

2.2 글로브 포트
두 개 Ø220 mm 부식 방지 경질 알루미늄 합금으로 제작된 글로브 링, 유기 가공 환경에 적합합니다.

2.3 장갑
수입 부틸 고무 장갑, 모델 8B1532 (USA).
직경 8인치, 두께 0.4 mm, 화학 물질, 노화 및 중간 열에 대한 뛰어난 저항성을 제공합니다.

2.4 관찰 창
전방 기울기 작동 패널, 8 mm 분리형 강화 안전 유리.
고투명성, 내마모성 및 내식성.
3/8" OMEGA 가스켓.

2.5 작동 압력 범위
–12 mbar ~ +12 mbar.
압력이 안전 범위를 초과하면 자동 보호가 활성화됩니다.

2.6 조명
눈부심 방지, 에너지 절약형 조명 내장, 부드럽고 편안한 조명.

2.7 내부 전원 공급 장치
사전 설치된 밀봉 전원 인터페이스 보드.
입력: AC 220V, 50Hz, 단상, 10A.

2.8 유틸리티 포트
가스, 액체 및 신호 연결을 위한 여러 KF-40 범용 인터페이스.

2.9 선반
내부 조절식 선반 3개 제공.

2.10 지지 프레임
캐비닛 스탠드 높이 950 mm 레벨링, 이동성 및 잠금을 가능하게 하는 캐스터 휠 포함.

2.11 기밀 성능
<0.001 vol%/hr.

3. 이송 챔버

3.1 구조
플랜지 장착 연결부가 있는 원통형 304 스테인리스 스틸 구조.

3.2 대형 전실
직경 360 mm, 길이 600 mm.
진공/퍼지 사이클을 위한 자동 밸브 작동 기능.
프로그래밍 가능한 사이클은 작업자 대기 시간을 최소화합니다.

3.3 소형 전실
직경 150 mm, 길이 300 mm, 공기 추출 및 보충을 위해 수동으로 제어됩니다.

3.4 내부 트레이
대형 챔버: 연장 가능한 움직임이 있는 연마된 슬라이딩 트레이.
소형 챔버: 이동식 슬라이딩 플랫폼 포함.

3.5 진공 레벨
≤ –0.1 MPa를 달성하며 독일 WIKA 진공 게이지가 장착되어 있습니다.

4. 순환 및 정화 제어 시스템

4.1 제어 시스템

4.1.1 작동 및 인터페이스
자동 진단, 자동 재시작, 지능형 압력 조절 및 적응형 제어 기능.
순환, 진공 및 재생을 포함한 모든 기능은 Siemens PLC 터치스크린 (중국어/영어 전환 가능)을 통해 관리됩니다.

4.1.2 압력 관리
설정된 제한 내에서 자동 균형을 갖춘 터치스크린 제어 압력.

4.1.3 풋 페달
작업을 중단하지 않고 실험 중에 미세한 압력 조절을 허용합니다.

4.2 정화 순환

4.2.1 대기 정밀도
<1 ppm H₂O 및 O₂를 유지하며 0.01 ppm 감지 정확도를 유지합니다.

4.2.2 자동 제어
PLC 구동 배기, 순환, 가열 및 재생—수동 감독 불필요.

4.2.3 작업 가스
질소 또는 아르곤(99.999% 순도 필요).

4.2.4 순환 팬
가변 주파수 고속 팬(0–100 m³/h), Siemens 제어, 압력 테스트 스테인리스 스틸 하우징에 밀폐.

4.2.5 이중 정화 컬럼
각 컬럼에는 다음이 포함됩니다.

• 5 kg BASF Cu 기반 촉매 (탈산, 65 L O₂ 제거)

• 5 kg UOP 분자체 (2.2 kg H₂O 제거)

4.2.6 정화 밸브 블록
독일 Burkert 완전 자동 모듈식 전기 밸브 시스템.

4.2.7 여과
HEPA 등급 0.3 μm 고효율 필터.

4.3 재생 시스템

전체 재생을 위해 N₂/H₂ 또는 Ar/H₂ (5–10% H₂) 혼합물을 사용하여 흡착 용량을 복원합니다.

4.4 디스플레이 및 모니터링

Siemens PLC 터치스크린 다국어 인터페이스, 직관적인 메뉴 및 데이터 내보내기 지원.

5. 진공 펌프

영국 Edwards RV12 펌프, 12 m³/h 펌핑 속도.
터치스크린을 통해 독립적으로 전환 가능하고 프로그래밍 가능한 종료를 통해 에너지 소비를 줄입니다.

6. 용매 여과 장치

외부 용매 흡착 모듈은 정화 컬럼의 오염을 방지합니다.
6 kg 활성탄을 포함하여 휘발성 유기물을 제거합니다.

7. 수분 분석기

영국 Michell 분석기, 범위 0–1000 ppm, 세라믹 알루미나 감지 요소.
빠른 응답, 내식성, 넓은 감지 범위.

8. 산소 분석기

미국 AVCRAY 전기화학 분석기, 범위 0–1000 ppm.
전기화학 센서는 용매 환경에서 지르코니아 센서의 불안정성 문제를 방지합니다.

9, 사양 정화 글로브 박스의 표준 모델
