상세 정보 |
|||
| 제품 이름: | 정화 시스템 글로브 박스 | 모델 번호: | GBP1000S-3 |
|---|---|---|---|
| 수분 함유량: | 1PPM 미만 | 산소: | '-3000pa~+3000pa |
| 누출율: | 0.05 Vol %/h 미만 | 접지압: | '-3000pa~+3000pa |
| 작동측: | 양측 사이드 | 정제 컬럼: | 구매자의 선택에 따라 싱글 또는 더블 |
| 강조하다: | 유기 가스 정화 실험실 장갑 상자,3 포트 실험용 장갑 상자,이중 면 실험용 장갑 상자 |
||
제품 설명

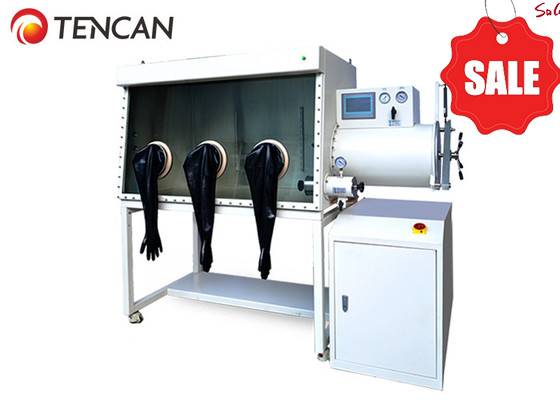

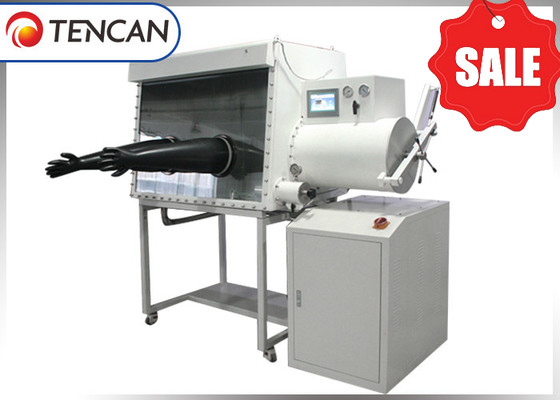

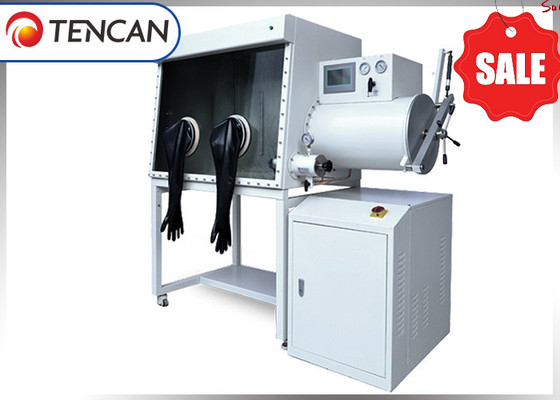

중국 텐칸 3 장 장 장갑 포트 물과 산소를 제거하기위한 정화 시스템으로 단일 측면 장갑 상자
간략 한 소개
정화 시스템 장갑 상자는 고순도 무성 가스 충전을 수용하도록 설계된 전문 실험실 장치입니다.지속적으로 순환하고 내부에서 활성 물질을 필터링하는 동안일반적으로 "물 및 산소 제거를 위한 진공 장갑 상자"와 "무활성 가스 정화 장갑 상자"로 모두 언급, 이 장치는 여러 가지 주요 기능을 수행: 물 함량을 제거,산소 수치를 줄이고 다른 유기 가스를 제거합니다. 물, 산소 및 먼지 입자가없는 고 순수 환경의 창조에 광범위한 응용을 찾습니다.
작동 원칙
상자와 정화 시스템은 밀폐된 작업 환경을 형성하기 위해 통합되어 있습니다.내부의 활성 물질은 순환적으로 추출됩니다., 내부가 지속적으로 높은 수준의 청결과 순수한 관성 가스 대기 (수 함유량이 1ppm 이상, 산소 함유량이 1ppm 이상) 을 유지하도록 보장합니다.
구조 원칙
정화 시스템 장갑 상자는 주로 두 가지 구성 요소로 구성됩니다: 주 상자 몸체와 전환 챔버.우리는 고객의 고유한 요구 사항에 맞춘 맞춤형 디자인과 사양을 제공합니다.
주 상자체는 앞 또는 뒷쪽에 두 개 (또는 그 이상의) 장갑 조작 인터페이스가 배치되어 하나 또는 여러 사람이 동시에 작동 할 수 있습니다.따라서 장갑 박스 사용 효율을 향상또한 앞면 또는 뒷면에있는 전망 창문은 상자의 내부에 대한 명확한 시야를 제공하여 사용자가 작동 과정을 원활하게 모니터링 할 수 있습니다.전환 챔버는 공기 흡입과 밸브에 충전 노즐을 갖추고 있습니다필요에 따라 공기 추출 또는 투여를 촉진합니다. 또한, 주요 박스 몸은 필요에 따라 박스 내부의 공기 압력 균형을 유지할 수 있는 밸브와 노즐 시스템을 설치합니다.
전환 방은 주 상자 몸체와 외부 환경 사이의 완충 구역으로 작용합니다. 두 개의 밀폐 문, 두 개의 밸브 및 방의 몸으로 구성됩니다.두 개의 밀폐 문은 효과적으로 외부에서 주요 상자 몸의 내부를 고립, 사용자들이 반복적인 비공 및 팽창 주기가 필요없이 상자에 있는 물건을 자유롭게 이동할 수 있도록 해줌으로써 프로세스를 단순화하고 불편함을 줄입니다.
신청서
물, 산소, 먼지를 제거하여 깨끗한 환경을 만드는 데 적용됩니다.
배터리 산업의 연구개발 및 생산 (리?? 이온 배터리, 분말 배터리, 태양전지, 리?? 이온 포스파트 배터리).
연구개발 및 특수 램프 제조 (HD 램프, 금속하하하이드 램프, 세라믹 금속하하하하하이드 램프)
용접 (항압 용접, TIG 용접, 레이저 용접, 플라즈마 용접, 청동 용접)
OLED 연구개발 및 생산
의약품 연구개발 및 생산
수퍼 컨덴시터 연구개발 및 생산
정제화학 산업
원자력 산업
새로운 에너지 소재의 연구 개발 및 생산
사양
| 정화 장갑 상자의 표준 모델 사양 | ||||||
| - 아니 | 모델 번호 | 박스 크기 | 전체 차원 | 운영 측면 |
숫자 장갑 |
옵션 |
| 1 | GBP800S-2 | 1200*800*930mm | 1915*830*1830mm | 싱글 | 2 | 원자 또는 이중 정화 기둥 |
| 2 | GBP1000S-2 | 1200*1000*930mm | 1915*1060*1830mm | 싱글 | 2 | 원자 또는 이중 정화 기둥 |
| 3 | GBP1000D-4 | 1200*1000*930mm | 1915*1060*1830mm | 두 배 | 4 | 원자 또는 이중 정화 기둥 |
| 4 | GBP1200S-2 | 1200*1200*930mm | 1915*1260*1830mm | 싱글 | 2 | 원자 또는 이중 정화 기둥 |
| 5 | GBP1200D-4 | 1200*1200*930mm | 1915*1260*1830mm | 두 배 | 4 | 원자 또는 이중 정화 기둥 |
| 6 | GBP800S-3 | 1500*800*930mm | 2215*1060*1830mm | 싱글 | 3 | 원자 또는 이중 정화 기둥 |
| 7 | GBP1000S-3 | 1500*1000*930mm | 2215*1060*1830mm | 싱글 | 3 | 원자 또는 이중 정화 기둥 |
| 8 | GBP1000D-6 | 1500*1000*930mm | 2215*1060*1830mm | 두 배 | 6 | 원자 또는 이중 정화 열 |
| 9 | GBP1200S-3 | 1500*1200*930mm | 2215*1260*1830mm | 싱글 | 3 | 원자 또는 이중 정화 열 |
| 10 | GBP1200D-6 | 1500*1200*930mm | 2215*1260*1830mm | 두 배 | 6 | 원자 또는 이중 정화 열 |
| 11 | GBP800S-4 | 1900*800*930mm | 2615*1060*1830mm | 싱글 | 4 | 원자 또는 이중 정화 열 |
| 12 | GBP1000S-4 | 1900*1000*930mm | 2615*1060*1830mm | 싱글 | 4 | 원자 또는 이중 정화 열 |
| 13 | GBP1000D-8 | 1900*1000*930mm | 2615*1060*1830mm | 두 배 | 8 | 원자 또는 이중 정화 기둥 |
| 14 | GBP1200S-4 | 1900*1200*930mm | 2615*1260*1830mm | 싱글 | 4 | 원자 또는 이중 정화 기둥 |
| 15 | GBP1200D-8 | 1900*1200*930mm | 2615*1260*1830mm | 두 배 | 8 | 원자 또는 이중 정화 기둥 |
참고:
표준 상태에서 캐비닛 물과 산소 함량은:
물 함량은 ≤1ppm, 산소 함량은 ≤1ppm (참고: 표준 조건은 대기 압력, 일정한 온도가 20도입니다.)
누출률: ≤0.05Vol%/h (박스 내 산소 함량의 변화 값에 따라)
사용된 가스:
a) 작업 가스: N2,Ar,He 등
b) 제어 가스: 압축 공기 또는 비활성 가스.
C) 복원 가스: 작업 가스와 수소 혼합 가스.
물 제거 시스템이나 산소 제거 시스템만 사용한다면, 복원 가스는 작업 가스와 동일합니다.
언급:4개의 장갑으로 장착된 모든 단면 상자는 조립 된 장갑 상자 시스템을 구성합니다. 이러한 조립 된 상자의 수는 고객의 필요에 따라 사용자 정의 될 수 있습니다.그리고 정화 기둥의 양은 이러한 요구 사항에 맞게 조정됩니다..
기술 매개 변수
| 정화 시스템과 함께 TENCAN 비활성 가스 장갑 상자의 기술적 데이터 | |
| 부문 | 데이터 |
| 표준 상태의 물 함유량 (참고: 표준 상태는 대기 압력 1개, 일정한 온도 20도) | ≤1ppm |
| 표준 조건의 산소 함량은 (표준 조건은 대기 압력 1개, 일정한 온도 20도) | ≤1ppm |
| 과도기 캐비닛에 있는 최대 진공도 | <100pa |
| 누출률 | ≤ 0.05vol%/h |
| 상자 안의 가스 압력 범위 | -3000pa~+3000pa |
기능
| 정화 시스템과 함께 TENCAN 비활성 가스 장갑 상자의 기능 | |
| 부문 | 설명 |
| 자동 제어 | 프로그램 제어 장치에 의해 자동으로 제어되고 모니터링됩니다. |
| 박스 바디가스 교체 (수동/자동) |
처음 사용하기 전에, 캐비닛의 공기는 무활성 가스 또는 질소로 교환되어야 합니다.이것은 편리하게 시스템 제공 자동 가스 교체 기능을 사용하여 달성 할 수 있습니다, 또는 대체적으로, 가스 교환은 수동으로 수행 될 수 있습니다. |
| 전환 캐비닛 교체 수동/자동 |
재료가 상자 안에 배치되면 전환 캐비닛의 가스를 교체해야합니다. 이것은 공기 잠실 시스템에서 제공하는 자동 가스 교환 기능을 사용하여 수행 할 수 있습니다.또는 대체로, 가스 교체 수동으로 수행 할 수 있습니다. |
| 가스 정화 제어 |
작업 상태와 결과가 설정되면 시스템의 정화 절차는 "자동,"시스템이 자동으로 캐비닛의 대기 상태를 유지하고 작업을 완료 할 수 있도록대안적으로, 수동 제어 선택 할 수 있습니다. |
| 페달 공기 압력 조절기 |
발 컨트롤러를 사용하여 펌프 또는 배기 시스템을 조작하여 캐비닛 내 가스 압력을 제어하십시오. |
| 정화 시스템 감소 |
이 시스템은 자동으로 정제 재료의 감소를 처리합니다. 감소 조건을 설정하는 것 만이 필요합니다.시스템은 수동 모니터링이 필요없이 감소 프로세스를 완료합니다.. |
| 오프라인 작동 상태 탐지 |
제어 시스템은 사용자에게 부품 작동 상태를 감지하는 기능을 제공합니다.장비 구성 요소의 작동 상태를 모니터링하고 각 기능 및 구성 요소의 고장 원인을 진단하는 데 사용할 수 있습니다.. |
| 시스템 매개 변수 설정 |
시스템 설정 기능은 사용자가 원하는 작업 조건과 기능 세트를 달성하기 위해 시스템 매개 변수를 구성할 수 있습니다. |
| 데이터 로깅 기능 |
이 시스템은 장비의 작동 매개 변수 기록을 제공하며, 이 기록을 추적하여 생산이나 실험을 모니터링 할 수 있습니다. |
| 가스 저장 기능의 제어 |
제어 가스 공급의 일시적인 단절 또는 제어 가스 소스를 잠시 단절하면 제어 가스 보장은 장비를 계속 작동하도록 보호합니다. |
| 냉각 된 사이클 가스 대기 기능 | 정화 시스템은 순환 가스를 냉각하기 위해 열 교환을 제공합니다. 순환 가스 온도를 조절하기 위해 냉각액을 주입하여 단독으로 사용됩니다. |
| 다단계 안전 시스템 |
제어 시스템은 운영 인력과 장비의 안전을 보장하기 위해 다단계 보안 요청, 경보 및 비활성화 기능과 같은 다양한 보안 조치를 포함합니다. |
| 정화 시 보호 기능 주기가 차단되었습니다. |
순환 시스템이 막히면, 제어 시스템은 경고를 발사하고 엔진을 보호하기 위해 공기 속도를 능동적으로 조절합니다.이 함수는 시스템 사이클 차단과 같은 문제를 식별할 수 있습니다., 파이프 라인 비효율성, 필터 제어 된 먼지 장애 및 기타 관련 문제. |
