상세 정보 |
|||
| 제품 이름: | 정화 시스템 글로브 박스 | 모델 번호: | GBP1200D-8 |
|---|---|---|---|
| 수분 함유량: | 1PPM 미만 | 산소: | '-3000pa~+3000pa |
| 누출율: | 0.05 Vol %/h 미만 | 접지압: | '-3000pa~+3000pa |
| 작동측: | 일 측면 | 정제 컬럼: | 구매자의 선택에 따라 싱글 또는 더블 |
| 강조하다: | 정밀 산소 제어 실험실 장갑 상자,8 포트 실험용 장갑 상자,2면 실험실 장갑 상자 |
||
제품 설명

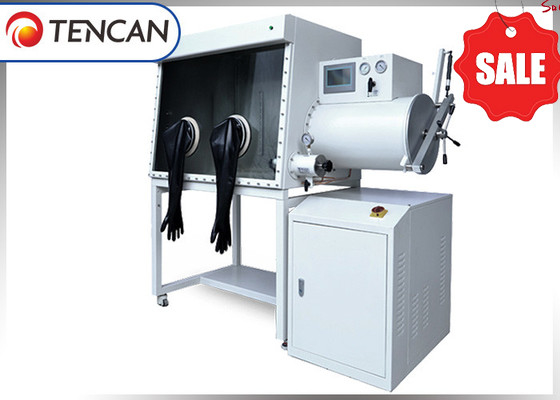

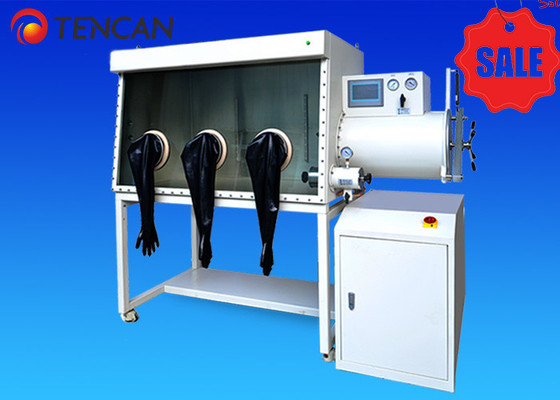

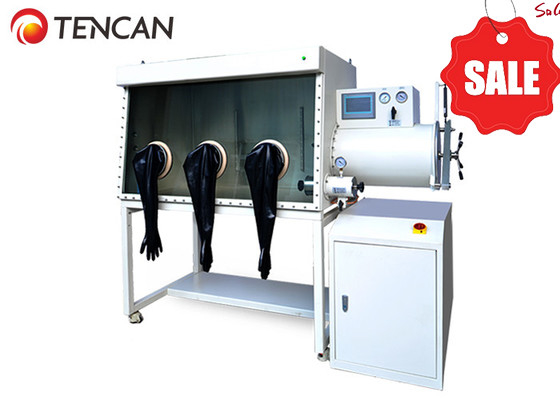

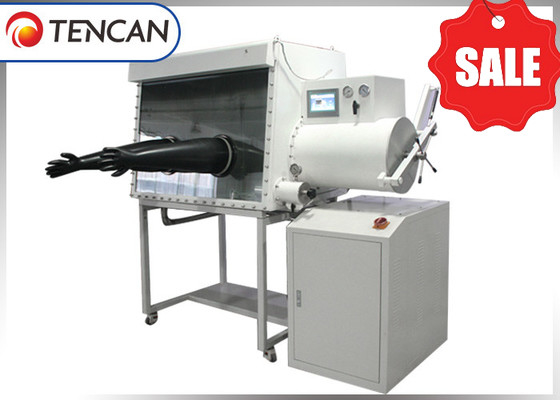

중국 텐칸 1900*1200*930mm 8 장 장갑이 있는 듀얼 사이드
간략 한 소개
정화 시스템 장갑 상자는 매우 중요한 실험장치입니다. 그것은 상자의 내부를 고순도 무성 가스로 채우며 작동합니다.동시에 상자에서 활성 물질을 지속적으로 필터링하는 동안이 장치는 물과 산소를 제거하는 진공 장갑 상자 또는 무성 가스 정화 장갑 상자라고도 알려져 있습니다. 주요 기능은 물 함량을 제거하는 것입니다.산소 함량이 능력으로 인해, 그것은 물, 산소, 먼지가 없는 고 순수한 환경을 만들기 위해 광범위하게 사용됩니다.따라서 광범위한 과학 및 산업용의 엄격한 요구 사항을 충족시킵니다.최첨단 재료 연구, 민감한 화학 합성, 정밀 전자제품 제조 등이 장갑 상자는 신뢰할 수 있는 결과와 제품 품질을 보장하기 위해 필요한 통제 조건을 제공합니다..
작동 원칙
상자와 정화 시스템은 단단히 밀폐된 작업 공간을 형성하기 위해 함께 결합됩니다. 상자를 관성 가스 또는 질소로 지속적으로 채우면내부의 활성 물질은 순환 과정으로 지속적으로 제거됩니다., guaranteeing that the box interior consistently maintains a high degree of cleanliness and a high-purity inert gas environment (with a water content not exceeding 1 ppm and an oxygen content not exceeding 1 ppm).
구조 원칙
정화 시스템 장갑 박스는 두 가지 핵심 요소로 구성됩니다: 주요 박스 몸체와 전환 챔버, 둘 다 고객의 특정 요구 사항에 맞게 사용자 정의 할 수 있습니다.
주 상자체는 앞쪽 또는 뒷쪽에 두 개 이상의 장갑 조작 인터페이스가 있습니다.하나 또는 여러 사람이 동시에 작동하는 것을 촉진하고 이로 인해 장갑 상자의 효율성을 향상시키는 것또한 앞쪽 또는 뒷쪽에 위치한 전망창은 내부에서 일어나는 작업에 대한 명확한 시야를 제공합니다.공기 흡수 및 충전 노즐이 전환 챔버의 밸브에 통합됩니다, 필요에 따라 공기 조절을 가능하게 합니다. 또한, 주요 상자 몸체는 필요 할 때 상자 내부의 안정적인 공기 압력을 유지하도록 설계 된 밸브와 노즐 시스템을 갖추고 있습니다.
전환 방은 주 상자 몸체와 외부 환경 사이의 중간 공간으로 기능합니다. 두 개의 밀폐 문, 두 개의 밸브 및 방의 몸체로 구성됩니다.두 개의 밀폐 문은 효과적으로 외부에서 주요 상자 몸의 내부를 밀폐, 상자 몸체가 공기 밀폐되어 있기 때문에 반복적인 비공 및 팽창의 필요없이 상자 안과 바깥으로 항목을 원활하게 옮길 수 있습니다.
신청서
물, 산소 및 먼지를 제거하여 깨끗한 환경을 만드는 데 적용됩니다.
배터리 산업의 연구개발 및 생산 (리?? 이온 배터리, 분말 배터리, 태양전지, 리?? 이온 포스파트 배터리).
연구개발 및 특수 램프 제조 (HD 램프, 금속하하하이드 램프, 세라믹 금속하하하하하이드 램프)
용접 (항압 용접, TIG 용접, 레이저 용접, 플라즈마 용접, 청동 용접)
OLED 연구개발 및 생산
의약품 연구개발 및 생산
수퍼 컨덴시터 연구개발 및 생산
정제화학 산업
원자력 산업
새로운 에너지 소재의 연구 개발 및 생산
사양
| 정화 장갑 상자의 표준 모델 사양 | ||||||
| - 아니 | 모델 번호 | 박스 크기 | 전체 차원 | 운영 측면 |
숫자 장갑 |
옵션 |
| 1 | GBP800S-2 | 1200*800*930mm | 1915*830*1830mm | 싱글 | 2 | 원자 또는 이중 정화 기둥 |
| 2 | GBP1000S-2 | 1200*1000*930mm | 1915*1060*1830mm | 싱글 | 2 | 원자 또는 이중 정화 기둥 |
| 3 | GBP1000D-4 | 1200*1000*930mm | 1915*1060*1830mm | 두 배 | 4 | 원자 또는 이중 정화 기둥 |
| 4 | GBP1200S-2 | 1200*1200*930mm | 1915*1260*1830mm | 싱글 | 2 | 원자 또는 이중 정화 기둥 |
| 5 | GBP1200D-4 | 1200*1200*930mm | 1915*1260*1830mm | 두 배 | 4 | 원자 또는 이중 정화 기둥 |
| 6 | GBP800S-3 | 1500*800*930mm | 2215*1060*1830mm | 싱글 | 3 | 원자 또는 이중 정화 기둥 |
| 7 | GBP1000S-3 | 1500*1000*930mm | 2215*1060*1830mm | 싱글 | 3 | 원자 또는 이중 정화 기둥 |
| 8 | GBP1000D-6 | 1500*1000*930mm | 2215*1060*1830mm | 두 배 | 6 | 원자 또는 이중 정화 기둥 |
| 9 | GBP1200S-3 | 1500*1200*930mm | 2215*1260*1830mm | 싱글 | 3 | 원자 또는 이중 정화 기둥 |
| 10 | GBP1200D-6 | 1500*1200*930mm | 2215*1260*1830mm | 두 배 | 6 | 원자 또는 이중 정화 기둥 |
| 11 | GBP800S-4 | 1900*800*930mm | 2615*1060*1830mm | 싱글 | 4 | 원자 또는 이중 정화 기둥 |
| 12 | GBP1000S-4 | 1900*1000*930mm | 2615*1060*1830mm | 싱글 | 4 | 원자 또는 이중 정화 기둥 |
| 13 | GBP1000D-8 | 1900*1000*930mm | 2615*1060*1830mm | 두 배 | 8 | 원자 또는 이중 정화 기둥 |
| 14 | GBP1200S-4 | 1900*1200*930mm | 2615*1260*1830mm | 싱글 | 4 | 원자 또는 이중 정화 기둥 |
| 15 | GBP1200D-8 | 1900*1200*930mm | 2615*1260*1830mm | 두 배 | 8 | 원자 또는 이중 정화 기둥 |
참고:
표준 상태에서 캐비닛 물과 산소 함량은:
물 함량은 ≤1ppm, 산소 함량은 ≤1ppm (참고: 표준 조건은 대기 압력, 일정한 온도가 20도입니다.)
누출률: ≤0.05Vol%/h (박스 내 산소 함량의 변화 값에 따라)
사용된 가스:
a) 작업 가스: N2,Ar,He 등
b) 제어 가스: 압축 공기 또는 비활성 가스.
C) 복원 가스: 작업 가스와 수소 혼합 가스.
물 제거 시스템 또는 산소 제거 시스템이만 존재하면 복원 가스의 구성은 작업 가스의 구성과 일치합니다.
언급:4개의 장갑으로 장착된 각 단면 상자는 포괄적인 장갑 상자 시스템을 만들기 위해 결합됩니다.이러한 조립 박스의 양은 고객의 개별 필요에 따라 조정 될 수 있습니다마찬가지로, 정화 기둥의 수는 고객의 특정 요구에 맞추어 맞춤화됩니다.
기술 매개 변수
| 정화 시스템과 함께 TENCAN 비활성 가스 장갑 상자의 기술적 데이터 | |
| 부문 | 데이터 |
|
표준 조건에서의 물 함유량 (참고: 표준 조건은 대기 압력 1개와 섭씨 20도의 일정한 온도를 의미합니다.) |
≤1ppm |
|
표준 조건에서의 산소 함량은 (표준 조건은 대기 압력 1개와 섭씨 20도 일정한 온도로 정의된다) |
≤1ppm |
| 과도기 캐비닛에 있는 최대 진공도 | <100pa |
| 누출률 | ≤ 0.05vol%/h |
| 상자 안의 가스 압력 범위 | -3000pa~+3000pa |
기능
| 정화 시스템과 함께 TENCAN 비활성 가스 장갑 상자의 기능 | |
| 부문 |
설명 |
| 자동 제어 |
프로그램 제어 장치에 의해 자동으로 제어되고 모니터링됩니다. |
| 박스 바디가스 교체 (수동/자동) |
처음 작동하기 전에, 캐비닛 안의 공기는 무활성 가스나 질소로 교체되어야 합니다.이 작업은 시스템 제공 자동 가스 교체 기능을 사용하여 효율적으로 처리 할 수 있습니다, 또는 수동 가스 교환 절차를 통해. |
| 전환 캐비닛 교체 수동/자동 |
상자 안에 재료를 넣을 때 가스 전환 캐비닛을 교체해야합니다.이 과정은 공기 잠실 시스템의 자동 가스 교환 기능을 통해 또는 수동으로 가스 교체 수행을 통해 촉진 될 수 있습니다. |
| 가스 정화 제어 |
작업 상태와 결과를 설정 한 후, 시스템 정화 절차는 자동으로 시스템에서 캐비닛의 대기 상태를 유지합니다.그러면 시스템이 자동으로 작업을 완료합니다.; 당신은 또한 수동 제어 선택 할 수 있습니다. |
| 페달 공기 압력 조절기 |
피드 컨트롤러를 사용하여 시스템을 부풀리거나 고갈함으로써 캐비닛 내 가스 압력을 조절합니다. |
| 정화 시스템 감소 |
정화 물질 감소는 시스템에서 자동으로 수행됩니다, 우리는 단지 시스템 감소의 조건을 설정해야합니다.전체 프로세스를 모니터링 할 필요가 없습니다. |
| 오프라인 작동 상태 탐지 |
제어 시스템은 사용자에게 장비 구성 요소의 작동 상태 탐지 기능을 제공합니다.이러한 기능은 구성 요소의 작동 상태를 관찰하고 각 기능과 구성 요소의 고장 원인을 검사하는 데 사용할 수 있습니다. |
| 시스템 매개 변수 설정 |
시스템 설정 기능, 사용자는 원하는 작업 조건과 기능 세트를 달성하기 위해 시스템 매개 변수를 설정할 수 있습니다. |
| 데이터 로깅 기능 |
이 시스템은 장비의 작동 매개 변수 기록을 제공하며, 이 기록을 추적하여 생산이나 실험을 모니터링 할 수 있습니다. |
| 가스 저장 기능의 제어 |
제어 가스 공급의 일시적인 단절 또는 제어 가스 소스를 잠시 단절하면 제어 가스 보장은 장비를 계속 작동하도록 보호합니다. |
| 냉각 된 사이클 가스 대기 기능 |
정화 시스템은 순환 가스 냉각을 위해 열 교환을 제공하며 순환 가스의 온도를 제어하기 위해 냉각액을 주입하여 단독으로 사용할 수 있습니다. |
| 다단계 안전 시스템 |
제어 시스템은 운영 인력과 장비의 안전을 보호하기 위해 여러 단계 보안 팁, 경보 및 비활성화 기능을 포함하여 다양한 보안 기능을 설정합니다. |
| 정화 시 보호 기능 주기가 차단되었습니다. |
순환 시스템이 차단되면 제어 시스템은 경고를 요청하고, 엔진을 보호하기 위해 공기 속도를 조정하기 위해 주도적으로,이 함수는 또한 시스템 사이클 차단 확인 할 수 있지만, 파이프 라인 부실, 필터 제어 먼지 장애, 그리고 다른 문제. |
