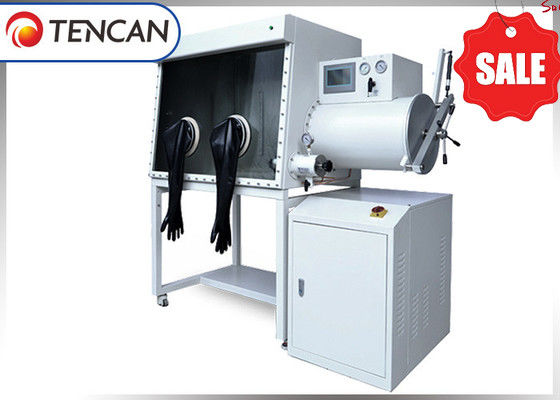

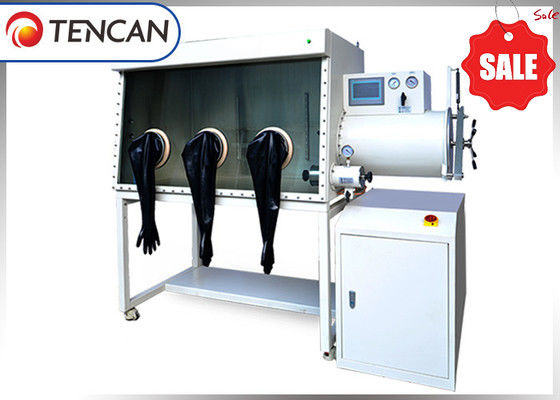

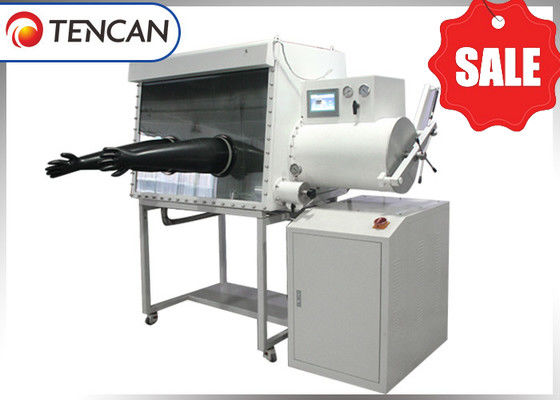

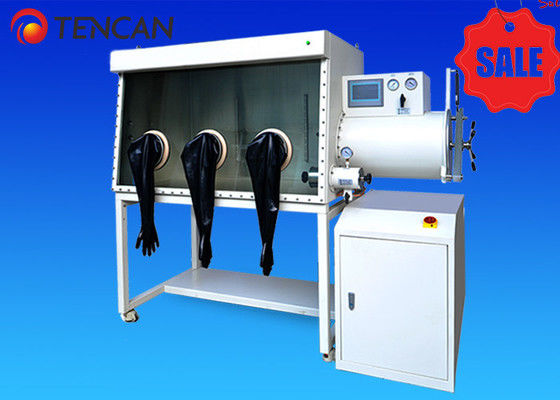

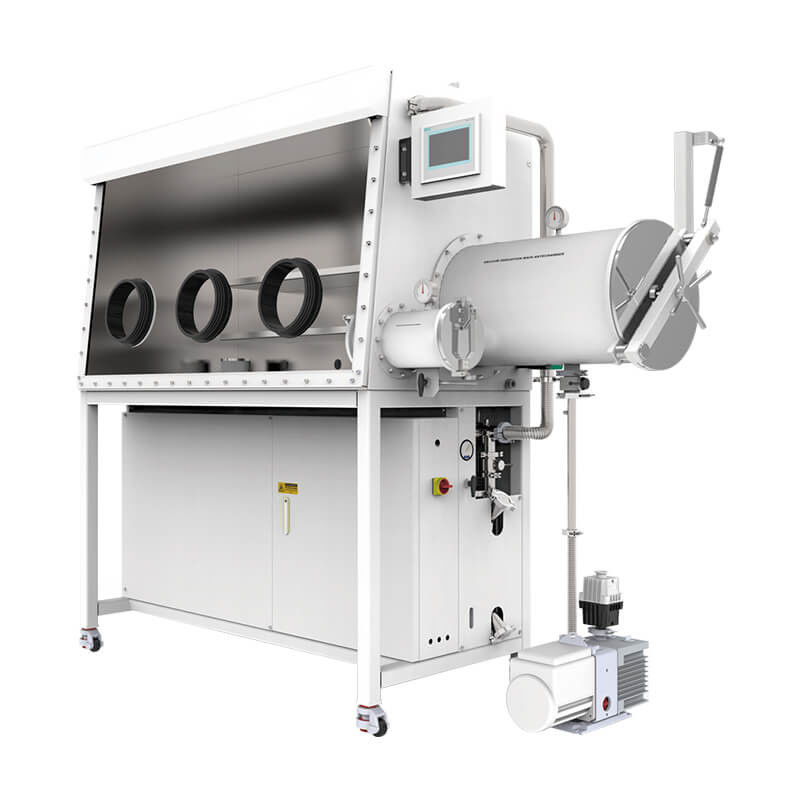

Lab Standard Purification GBP1000D-4 1200 Inert Gas Glove Box with Two-sided Working Positions by Changsha Tencan

실험실 표준 정화 GBP1000D-4 1200 양면 작업 위치와 함께 무활성 가스 장갑 상자

제품 개요

장샤 텐칸 정화 장갑 박스는 물과 산소가 없는 통제 된 환경을 구축하고 민감한 재료 처리에 이상적입니다.,가스 정화 시스템, 제어판, 진공 하위 시스템 및 모니터링 인터페이스. 레이저 시스템, 진공 코팅 장치,건조 오븐, 대기 모니터링 장치 및 연기와 용매 및 가스의 필터링 시스템.

Ergonomic 및 현대적인 외모로 설계된 텐칸 장갑 상자는 자동 제어, 간편한 유지 보수 및 신뢰할 수있는 성능으로 연장 된 연속 작동을 제공합니다.연구 및 산업용 용도로 선호되는 선택으로.

기술 개발

수년간의 헌신적인 개발을 통해, 춘샤 텐칸은 제품 혁신과 엔지니어링 설계에 강력한 역량을 구축했습니다.모든 제조 단계가 엄격한 품질 검사를 통해표준화와 고객 중심의 가치에 헌신하여 고객 신뢰를 지속적인 개선으로 전환합니다.연구실과 생산의 필요를 충족하는 혁신적인 솔루션을 지속적으로 창출합니다..

정화 장갑 상자

정화 장갑 박스는 O2, H2O와 같은 불순물을 지속적으로 필터링하는 동안 고순도 무성 가스로 방을 채우며 제어 된 대기 환경을 만드는 데 설계된 실험실 장비입니다.,또한 진공 장갑 상자 또는 관성 가스 보호 방으로 알려져 있으며, 그것의 주요 기능은 산소, 습도 및 유기 가스를 제거하는 것입니다.그것은 O2가 없는 극정 깨끗한 환경에서 널리 사용됩니다.리?? 이온 배터리 및 재료 연구, 반도체 제조, 초공압기, 전문 조명, 레이저 용접, 용조, 재료 합성, OLED,MOCVD 프로세스또한, 아에로브적 박테리아 배양 및 저산소 세포 잠복을 포함한 생물학적 응용을 지원합니다.

작동 원칙
장갑 상자는 H2O와 O2 제거를 위한 흡수제를 포함하는 주 방과 정화 기둥 사이의 폐쇄 회로 가스 순환 시스템을 통해 작동합니다.PLC 제어 및 모니터링, 작업 가스는 파이프 라인 및 순환 블러를 통해 지속적으로 흐릅니다. 가스가 정화 기둥을 통과 할 때 습기와 산소가 흡수됩니다.그리고 정제된 가스는 방으로 돌아갑니다.반복적인 주기에 따라 방의 H2O 및 O2 농도는 점차 감소하여 궁극적으로 1ppm 이하의 수준에 도달합니다.정화 기둥은 장기 사용 후 포화 될 수 있지만 반복 작업에 재생됩니다..

주요 응용 분야

• 물리 및 화학 연구

• 특수 조명 개발 및 생산

• 리?? 이온 배터리 연구개발 및 제조

• 알칼리 금속 연구

• 촉매 연구

• 레이저 및 플라즈마 용접

• 의학 및 생명 공학 응용 프로그램

• 의약품 생산 및 포장

• 반도체 산업 프로세스

• 체라트 화학 연구

• 세라믹 및 금속 분말 연구

• 산업용 고온 진공 처리

기술 사양 및 특징

환경 관리: 극히 낮은 습도와 산소 수치를 유지합니다 (<0.1 PPM)
누출 성능: 최대 누출률 ≤0.001% 부피/시간
밸브 시스템: 모듈형 소레노이드 밸브 구성으로 안정적인 밀폐 성능과 간소화된 유지보수
접근 설계: 특별히 설계 된 전송 챔버 문은 가벼운 작동과 원활한 접근성을 제공합니다.
미적 옵션: 다양한 사용자 선호도에 맞게 사용할 수 있는 여러 외관 디자인
제어 인터페이스: 직관적인 시스템 조작을 위한 사용자 친화적인 터치 스크린
가스 관리: 폐쇄 회로 순환 시스템은 오일 또는 진공 요구 사항 없이 작동합니다.
재생 시스템: 완전 자동 재생 제어
압력 조절: ±15 mbar의 조정 가능한 작업 범위의 자동 압력 관리
챔버 정화: 자동 상자 정화 기능으로 신속한 건조, 가스 효율적인 작동 및 안전한 용매 처리
발 제어: 편리한 내부 압력 조절을 위해 통합 된 발 스위치
데이터 로깅: 자동 시스템 데이터 기록 및 저장
안전 경보: 재생 상태, 순환 압력 및 작동 오류에 대한 포괄적 인 경보 시스템
밀폐 기술: 여러 개의 밀폐 특허로 보호

주요 이점

• 민감한 재료 처리에 대한 고급 환경 관리

• 보다 높은 신뢰성 및 운용성을 위한 모듈 구성 요소 설계

• 지능형 자동화 시스템은 운영 복잡성을 줄입니다.

• 유연한 구성 옵션은 특정 애플리케이션 요구 사항을 충족합니다.

• 특허 된 봉쇄 솔루션으로 장기적인 운영 무결성을 보장합니다.

실험실 표준 장갑 상자

1,실험실 표준 장갑 상자의 구성

1.1 장갑상실

1.2 주요 전실

1.3 GP20 가스 정화 시스템

1.4 미니 전실

2상자

2.1 상자 공간 크기: 1 2 0 0mm (길이) x 900mm (높이) x 750mm (바닥 너비)

2.2 장갑 열기: 지름 220mm, 단단한 알루미늄 합금 물질로 만들어져 유기 대기 부식에 저항합니다.

2.3 장갑: 미국 브랜드, 모델 8B1532, 장갑 지름 8 인치, 두께 0.4mm, 부틸 고무 재료, 퇴색 저항, 노화 저항, 특정 고온 저항.

2.4 전면 볼 수 있는 창문: 기울어진 작동 표면과 떼어낼 수 있는 8mm 안전 온화 유리 전면 창문으로, 그것은 착용 저항, 부식 저항, 그리고 좋은 빛 투명성을 가지고 있습니다.밀폐 반지는 3/8 인치 두꺼운 OMEGA 밀폐 반지를 채택.

2.5 박스 압력 범위: 사용 중에 특정 긍정적 및 부정적인 압력을 유지할 수 있습니다. 특정 압력을 초과하면 시스템은 자동으로 보호합니다.

2.6 조명: 반사 방지 에너지 절감 조명으로 장착되어 있으며, 빛이 부드럽습니다.

2.7 상자에 있는 내부 전원 공급 장치: 접착제로 채워진 전원 공급 전선판 1개 세트가 상자 안에 미리 설치되어 있다 (전력 공급 장치: 전압 220V-50Hz 1단계, 전원 공급 장치10A).

2.8 백업 인터페이스: 상자는 액체, 기체, 신호 등을 쉽게 접근할 수 있도록 여러 가지 표준 KF-40 인터페이스가 장착되어 있습니다.

2.9 선반: 상자 안에는 세 층의 선반이 있습니다.

2.10 박스 브래킷: 950mm 높이의 롤러를 포함합니다. 롤러에는 평준화, 이동 및 고정과 같은 기능이 있습니다.

2.11 낮은 누출률: 특허 된 밀폐 기술을 채택하여 상자의 누출률은 0.001 Vol%/h 미만입니다.

3이식용 객실

3.1 형태: 실린더형 (304 스테인리스 스틸) 으로, 큰 칸막이와 장갑 상자 사이에 플랜지 연결이 있습니다.

3.2 큰 전환실: 지름 360mm, 길이 600mm, 흡수 및 충전 프로세스를 위한 자동 밸브 제어기를 채택한다.흡수 및 보충 주기의 수는 흡수 및 보충 작업을 자동으로 수행하도록 설정 할 수 있습니다., 운영 대기 시간을 절약.

3.3 작은 전환실: 지름 150mm x 300mm의 작은 전환실은 공기 추출과 보충을 위한 수동 밸브로 제어된다.

3.4 전환 상자 트레이: 큰 전환 상자에는 자유롭게 움직일 수 있고 확장 된 닦기 트레이가 장착되어 있습니다. 작은 전환 창고에서 이동 가능한 슬라이딩 디스크가 장착되어 있습니다.

3.5 진공도: ≤ -0.1MPa (모든 진공 스트립 디스플레이). 압력 측정기는 독일의 Wika에서 선택됩니다.

4순환 정화 제어 시스템

4.1 제어 시스템

4.1.1 방법: 자동 진단, 전원 끄기 및 자동 시작 특성을 포함하여 압력 조절 및 적응 기능. 자동 제어, 사이클 제어, 암호 보호,그리고 진공실 제어는 LCD에 표시됩니다제어 단위는 독일에서 PLC 터치 스크린을 채택하고 운영 메뉴는 중국어 / 영어로 선택할 수 있습니다.

4.1.2 상자 압력 조절: 상자 압력은 특정 압력 범위 내에서 터치 스크린을 통해 제어될 수 있으며, 시스템은 자동으로 이 범위 내에서 상자 압력을 균형 잡습니다.

4.1.3 발 페달: 언제든 장갑 상자의 압력을 더 정확하게 조절할 수 있고, 상자의 압력으로 공기를 펌프하고 보충하는 작업을 달성할 수 있습니다.그리고 사용자들이 더 편안한 실험을 할 수 있도록 합니다..

4.2 순환 정화 시스템

4.2.1 제어: 0.01ppm의 정확도로 <1ppm의 수와 산소를 제어한다.

4.2.2 조절장치: PLC 터치 조정 (피난, 정화, 재생, 난방) 의 전체 과정은 수동 모니터링이 필요하지 않습니다.

4.2.3 작업가스: N2 또는 Ar (가스 순환), 순도 요구사항은 99.999%입니다.

4.2.4 순환 팬: 고속 변주 주파수 팬, 0~100m3/h의 조절 도속, 독일의 마이크로프로세서로 제어,내부에 설치된 스테인리스 스틸 장치, 고압 테스트를 거쳐 누출이 없는 장치.

4.2.5 이중 정화 열: 각 열에는 65 리터의 산소를 제거할 수 있는 독일 BASF의 고효율 구리 촉매 탈산화 물질 5 킬로그램이 포함되어 있습니다.미국 UOP에서 5kg의 고효율의 분자 시트 수분 제거 물질, 2.2kg의 물을 제거 할 수 있습니다.

4.2.6 정화 밸브 블록: 버커트, 독일, 완전 자동 전기 작동 밸브, 모듈형 설계, 더 간결하고 편리한 유지보수

4.2.7 필터: HEPA 표준을 준수하는 0.3 미크론 오프레셔 필터를 가진 고효율 필터.

4.3 재생 시스템

4.3.1 재생 시스템: 재사용을 위해 시스템을 정제하고 활성화하고 흡수 능력을 회복하는 데 사용됩니다. 재생을 위해 N2/H2 또는 Ar/H2 2의 혼합 가스 병이 필요합니다.H2가 5~10%를 차지합니다..

4.4 디스플레이 시스템

4.4.1 디스플레이 시스템: 제어 단위는 독일에서 PLC 터치 스크린을 채택하고 운영 인터페이스 메뉴는 중국어와 영어 사이를 전환 할 수 있습니다. 디스플레이 인터페이스는 기능이 풍부합니다.조작하기 쉽다, 이해하기 쉽고 데이터 수출 기능을 지원합니다.

5진공 펌프

5.1 진공 펌프는 12m3/h의 흐름률을 가진 영국에서 나온 Edwards RV12 진공 펌프를 채택하고 있으며 언제든지 독립적으로 제어 할 수 있습니다.진공 펌프의 자동 종료 시간은 터치 스크린에 의해 설정 될 수 있습니다, 이는 더 합리적이고 불필요한 전력 소비를 줄입니다.

6용매 필터링 시스템

정화 기둥에 유기 용매의 영향을 방지하거나 실험의 교차 오염을 방지하기 위해유기 용매 흡수 기둥은 일련 시스템을 사용하여 장갑 상자 외부에 통합됩니다., 가습기 용매를 효과적으로 제거 할 수 있습니다. 매체는 주로 고품질 및 효율적인 활성 탄소이며, 충전량은 6 KG입니다.

7물 분석기

7.1 (1 단위, 영국 미셸) 범위: 0-1000ppm, 세라믹 알루미나 민감한 구성 요소를 사용하여. 이 분석기는 좋은 안정성, 부식 저항성, 넓은 측정 범위 및 빠른 반응 속도를 가지고 있습니다.

8산소 분석기

8.1 (미국의 AVCRAY 전기화학 분석기 1개) 0~1000ppm 범위, 전기화학 연료전지 센서 사용, 정확한 제로 포인트 사용, 그리고 유동화 성향이 없는지르코니아 센서가 손상되기 쉬운 상황과 유기 용매에서 부정확한 검출을 피하는 방법, 전해질, 그리고 다른 환경.

9사양정화 장갑 상자의 표준 모델
