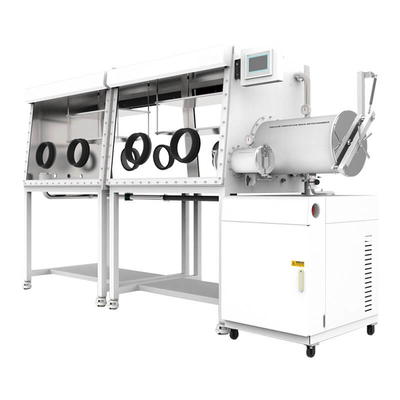

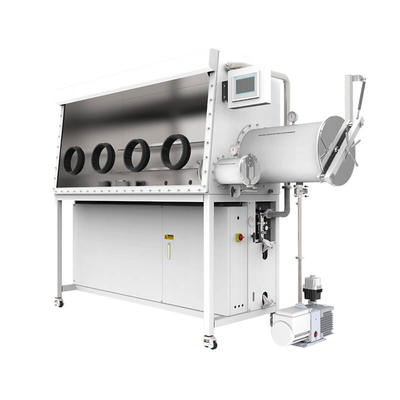

실험실 사용 GBP750S-4(1800) 한 쪽에 4 개의 장갑을 가진 무활성 가스 장갑 재생 시스템

텐칸 물리화학 연구소 사용 GBP750S-4 (((1800) 일방에 4 개의 장갑을 가진 관성 가스 재생 시스템 장갑

간략 한 소개

장샤 텐칸 장갑 상자 (Changsha Tencan Glove Box) 는 물과 산소가 없는 환경을 제공하는 장치입니다. 장비는 주로 장갑 상자 몸체, 전환실,순환 정화 재생 시스템, 제어 시스템, 진공 시스템, 디스플레이 시스템 등. 또한 특수 램프 생산 관련 장비, 레이저 장비, 진공 코팅 장비, 진공 오븐,물 산소 표시 시스템, 연기와 먼지 필터링 시스템, 용매 필터링 시스템, 용매 정화 시스템, 가스 정화 시스템, 낮은 온도 냉장고 등텐칸 장갑 상자는 아름답고 우아한 외관을 가지고 있습니다., 독특한 스타일, 긴 연속 작동 시간, 안정적이고 신뢰할 수, 자동 제어, 간단한 조작, 간편한 유지 보수, 사용자가 매우 신뢰.

수년간의 개발 후, 장샤 텐칸은 제품 연구 및 개발, 디자인, 그리고 풍부한 지식을 축적하여 유리한 결과를 얻었습니다.모든 단계는 엄격한 품질 검사와 테스트를 거쳤습니다우리는 항상 표준화, 무결성, 서비스, 혁신, 그리고 다른 측면에 초점을 맞추고, 고객의 필요에 초점을 맞추고,고객들의 신뢰를 기업 동기로 바꾸는 것, 그리고 지속적으로 새로운 혁신적인 경험을 고객에게 제공합니다.

정화 장갑 박스는 고순도 무성 가스로 방을 채우는 실험실 장비의 일종입니다, 순환

그리고 필터 O2, H2O, 유기 가스와 다른 물질. 그것은 또한 진공 장갑 상자, 관성 가스

보호 상자 등 주요 기능은 O2, H2O 및 유기 가스를 제거하는 것입니다. 리?? 이온 배터리 및 재료와 같은 O2, H2O 및 먼지가없는 초순한 환경에서 널리 사용됩니다.반도체, 슈퍼 컨덴시터, 특수 램프, 레이저 용접, 용조, 재료 합성, OLED, MOCVD 등, 그러나 아에로브 박테리아 배양, 세포 저산소 배양 등과 같은 생물학적 응용 분야도 있습니다.

작동 원칙

장갑 상자에 있는 작업 가스는 방과 정화 기둥 (H2O 및

O2 애드소퍼), 그리고 그것은 PLC의 통제와 모니터링 아래 파이프, 순환 블로어 등을 통해 순환 폐쇄됩니다.수분과 산소가 흡수되고 방으로 돌아갑니다.주기가 지나갈수록 방의 작업 가스의 H2O 및 O2 함량은 점차 감소하여 결국 1ppm 이하의 지수에 도달합니다.정화 기둥은 특정 주기 기간 후에 포화됩니다, 재생 및 재사용 할 수 있습니다.

주요 응용 분야

물리화학 연구, 조명 및 특수 램프의 개발 및 생산, 리?? 이온 배터리 연구 및 생산, 알칼리 금속 연구, 촉매 연구,레이저 및 플라즈마 용접, 의학 및 바이오 엔지니어링, 의약품 생산 및 포장 공정, 반도체 산업, 켈라트 화학 연구, 세라믹 분말 연구, 금속 분말 연구,산업용 고온 진공 상자 처리 기술.

주요 특징

지수:물, 산소 < 0.1PPM

누출률:≤0.001vol % h

소레노이드 밸브는 모듈형 디자인을 채택하여 장갑 상자를 효과적으로 밀폐하고 교체하기가 쉽습니다.

이식실 문의 독특한 디자인, 가볍고, 쉽게 열 수 있고, 조작도 간단합니다.

장갑 상자의 외관은 다양한 사용자의 요구를 충족시킬 수있는 여러 가지 디자인을 가지고 있습니다.

터치 화면:다양한 기능에 쉽게 접근할 수 있습니다.

유통량:폐쇄 회로 가스 순환, 기름과 진공이 없습니다.

재생:자동 제어

공기 압력 조절기:자동 제어, 작업 공기 압력은 +/-15mbar 범위 내에서 설정 될 수 있습니다.

상자 청소:자동 제어, 건조하기 쉬운 작업, 가스 절약, 그리고 용매를 작동하는 데 비교적 안전합니다.

발 스위치:상자 안의 공기 압력은 발 스위치를 통해 조절할 수 있습니다.

데이터 메모: 자동 기록 시스템 데이터

경보 기능:재생, 순환 압력, 유효하지 않은 작동 즉시 경보의 기능을 가지고 있습니다.

여러 개의 밀폐 특허를 가지고 있습니다.

실험실 표준 장갑 상자

1,실험실 표준 장갑 상자의 구성

1.1 장갑상실

1.2 주요 전실

1.3 GP20 가스 정화 시스템

1.4 미니 전실

2상자

2.1 상자 공간 크기: 1 8 0 0mm (길이) x 900mm (높이) x 750mm (바닥 너비)

2.2 장갑 열기: 지름 220mm, 단단한 알루미늄 합금 물질로 만들어져 유기 대기 부식에 저항합니다.

2.3 장갑: 미국 브랜드, 모델 8B1532, 장갑 지름 8 인치, 두께 0.4mm, 부틸 고무 재료, 퇴색 저항, 노화 저항, 특정 고온 저항.

2.4 전면 볼 수 있는 창문: 기울어진 작동 표면과 떼어낼 수 있는 8mm 안전 온화 유리 전면 창문으로, 그것은 착용 저항, 부식 저항, 그리고 좋은 빛 투명성을 가지고 있습니다.밀폐 반지는 3/8 인치 두꺼운 OMEGA 밀폐 반지를 채택.

2.5 박스 압력 범위: 사용 중에 특정 긍정적 및 부정적인 압력을 유지할 수 있습니다. 특정 압력을 초과하면 시스템은 자동으로 보호합니다.

2.6 조명: 반사 방지 에너지 절감 조명으로 장착되어 있으며, 빛이 부드럽습니다.

2.7 상자에 있는 내부 전원 공급 장치: 접착제로 채워진 전원 공급 전선판 1개 세트가 상자 안에 미리 설치되어 있다 (전력 공급 장치: 전압 220V-50Hz 1단계, 전원 공급 장치10A).

2.8 백업 인터페이스: 상자는 액체, 기체, 신호 등을 쉽게 접근할 수 있도록 여러 가지 표준 KF-40 인터페이스가 장착되어 있습니다.

2.9 선반: 상자 안에는 세 층의 선반이 있습니다.

2.10 박스 브래킷: 950mm 높이의 롤러를 포함합니다. 롤러에는 평준화, 이동 및 고정과 같은 기능이 있습니다.

2.11 낮은 누출률: 특허 된 밀폐 기술을 채택하여 상자의 누출률은 0.001 Vol%/h 미만입니다.

3이식용 객실

3.1 형태: 실린더형 (304 스테인리스 스틸) 으로, 큰 칸막이와 장갑 상자 사이에 플랜지 연결이 있습니다.

3.2 큰 전환실: 지름 360mm, 길이 600mm, 흡수 및 충전 프로세스를 위한 자동 밸브 제어기를 채택한다.흡수 및 보충 주기의 수는 흡수 및 보충 작업을 자동으로 수행하도록 설정 할 수 있습니다., 운영 대기 시간을 절약.

3.3 작은 전환실: 지름 150mm x 300mm의 작은 전환실은 공기 추출과 보충을 위한 수동 밸브로 제어된다.

3.4 전환 상자 트레이: 큰 전환 상자에는 자유롭게 움직일 수 있고 확장 된 닦기 트레이가 장착되어 있습니다. 작은 전환 창고에서 이동 가능한 슬라이딩 디스크가 장착되어 있습니다.

3.5 진공도: ≤ -0.1MPa (모든 진공 스트립 디스플레이). 압력 측정기는 독일의 Wika에서 선택됩니다.

4순환 정화 제어 시스템

4.1 제어 시스템

4.1.1 방법: 자동 진단, 전원 끄기 및 자동 시작 특성을 포함하여 압력 조절 및 적응 기능. 자동 제어, 사이클 제어, 암호 보호,그리고 진공실 제어는 LCD에 표시됩니다제어 단위는 독일의 시멘스 PLC 터치 스크린을 채택하고 운영 메뉴는 중국어 / 영어로 선택할 수 있습니다.

4.1.2 상자 압력 조절: 상자 압력은 특정 압력 범위 내에서 터치 스크린을 통해 제어될 수 있으며, 시스템은 자동으로 이 범위 내에서 상자 압력을 균형 잡습니다.

4.1.3 발 페달: 언제든 장갑 상자의 압력을 더 정확하게 조절할 수 있고, 상자의 압력으로 공기를 펌프하고 보충하는 작업을 달성할 수 있습니다.그리고 사용자들이 더 편안한 실험을 할 수 있도록 합니다..

4.2 순환 정화 시스템

4.2.1 제어: 0.01ppm의 정확도로 <1ppm의 수와 산소를 제어한다.

4.2.2 조절장치: PLC 터치 조정 (피난, 정화, 재생, 난방) 의 전체 과정은 수동 모니터링이 필요하지 않습니다.

4.2.3 작업가스: N2 또는 Ar (가스 순환), 순도 요구사항은 99.999%입니다.

4.2.4 순환 팬: 독일 시멘스 마이크로프로세서로 제어되는 0~100m3/h의 조절 유역의 고속 변주 주파수 팬내부에 설치된 스테인리스 스틸 장치, 고압 테스트를 거쳐 누출이 없는 장치.

4.2.5 이중 정화 열: 각 열에는 65 리터의 산소를 제거할 수 있는 독일 BASF의 고효율 구리 촉매 탈산화 물질 5 킬로그램이 포함되어 있습니다.미국 UOP에서 5kg의 고효율의 분자 시트 수분 제거 물질, 2.2kg의 물을 제거 할 수 있습니다.

4.2.6 정화 밸브 블록: 버커트, 독일, 완전 자동 전기 작동 밸브, 모듈형 설계, 더 간결하고 편리한 유지보수

4.2.7 필터: HEPA 표준을 준수하는 0.3 미크론 오프레셔 필터를 가진 고효율 필터.

4.3 재생 시스템

4.3.1 재생 시스템: 재사용을 위해 시스템을 정제하고 활성화하고 흡수 능력을 회복하는 데 사용됩니다. 재생을 위해 N2/H2 또는 Ar/H2 2의 혼합 가스 병이 필요합니다.H2가 5~10%를 차지합니다..

4.4 디스플레이 시스템

4.4.1 디스플레이 시스템: 제어 단위는 독일의 시멘스 PLC 터치 스크린을 채택하고, 조작 인터페이스 메뉴는 중국어와 영어 사이를 전환할 수 있습니다.디스플레이 인터페이스는 기능이 풍부합니다, 작동하기 쉽고 이해하기 쉽고 데이터 수출 기능을 지원합니다.

5진공 펌프

5.1 진공 펌프는 12m3/h의 흐름률을 가진 영국에서 나온 Edwards RV12 진공 펌프를 채택하고 있으며 언제든지 독립적으로 제어 할 수 있습니다.진공 펌프의 자동 종료 시간은 터치 스크린에 의해 설정 될 수 있습니다, 이는 더 합리적이고 불필요한 전력 소비를 줄입니다.

6용매 필터링 시스템

정화 기둥에 유기 용매의 영향을 방지하거나 실험의 교차 오염을 방지하기 위해유기 용매 흡수 기둥은 일련 시스템을 사용하여 장갑 상자 외부에 통합됩니다., 가습기 용매를 효과적으로 제거 할 수 있습니다. 매체는 주로 고품질 및 효율적인 활성 탄소이며, 충전량은 6 KG입니다.

7물 분석기

7.1 (1 단위, 영국 미셸) 범위: 0-1000ppm, 세라믹 알루미나 민감한 구성 요소를 사용하여. 이 분석기는 좋은 안정성, 부식 저항성, 넓은 측정 범위 및 빠른 반응 속도를 가지고 있습니다.

8산소 분석기

8.1 (미국의 AVCRAY 전기화학 분석기 1개) 0~1000ppm 범위, 전기화학 연료전지 센서 사용, 정확한 제로 포인트 사용, 그리고 유동화 성향이 없는지르코니아 센서가 손상되기 쉬운 상황과 유기 용매에서 부정확한 검출을 피하는 방법, 전해질, 그리고 다른 환경.

9사양정화 장갑 상자의 표준 모델
