상세 정보 |
|||
| 제품 이름: | 정화 시스템 글로브 박스 | 모델 번호: | GBP1000S-3 |
|---|---|---|---|
| 수분 함유량: | 1PPM 미만 | 산소: | '-3000pa~+3000pa |
| 누출율: | 0.05 Vol %/h 미만 | 접지압: | '-3000pa~+3000pa |
| 작동측: | 양측 사이드 | 정제 컬럼: | 구매자의 선택에 따라 싱글 또는 더블 |
| 강조하다: | 비활성 화학 실험실 장갑 상자,수분 제거 실험실 장갑 상자,산소 제거 실험실 장갑 상자 |
||
제품 설명

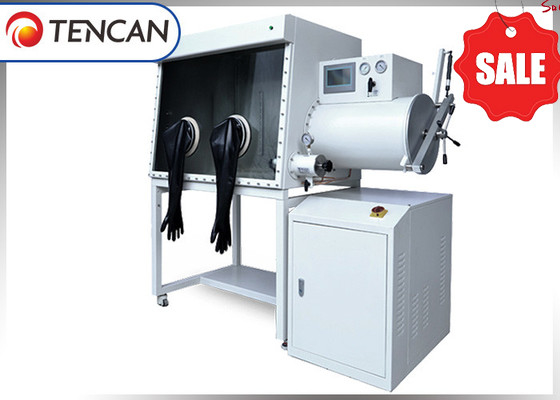

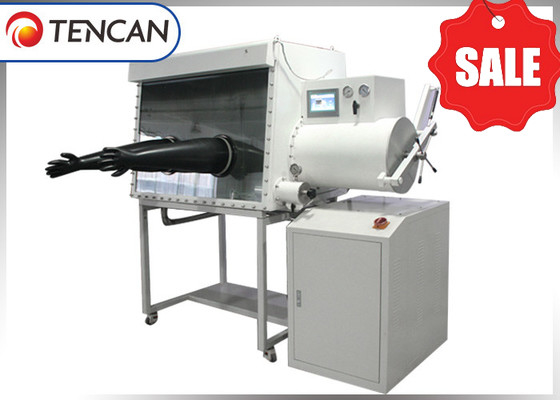

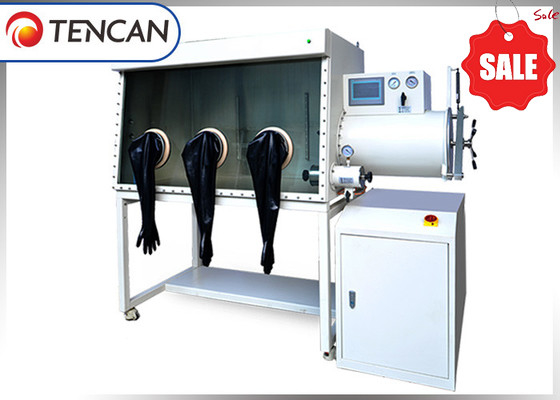

중국 텐칸 장갑 박스 정화 시스템 단면 물과 산소 제거
간략 한 소개
정화 시스템 장갑 상자는 높은 순수성 무성 가스를 방에 투여하고 동시에 활성 불순물을 제거하여 정화하도록 설계된 실험실 장치입니다.일반적으로 "물 및 산소 추출을 위한 진공 장갑 상자" 또는 "무성 가스 정화 장갑 상자"로 알려져 있습니다.이 장갑 상자는 물, 산소 및 기타 유기 가스를 제거하는 것을 주요 기능으로 포함합니다.산소그리고 먼지 입자.
작동 원칙
상자와 정화 시스템은 통합되어 안전하게 폐쇄된 작업 영역을 구축합니다. 상자에 관성 가스 또는 질소를 지속적으로 투여함으로써,활성 물질의 연속적인 추출을 주기적으로 가능하게합니다., 이렇게 하면 내부가 예외적인 수준의 청결과 고순도 비활성 가스 대기를 유지하도록 보장합니다.수분 함량이 1ppm 이하로 유지되고 산소 함량이 1ppm 이하로 제한되는.
구조 원칙
정화 시스템 장갑 상자는 주로 두 가지 필수 구성 요소로 구성됩니다: 주 상자 몸체와 전환 방.우리는 고객의 독특한 요구 사항을 충족하기 위해 맞춤형 디자인과 사양을 제공합니다.
주 상자체는 앞면 또는 뒷면에 두 개 이상의 장갑 조작 인터페이스를 갖추고 있으며, 한 개 또는 여러 명의 조작자가 동시에 작동할 수 있습니다.따라서 장갑 상자를 사용하는 효율성을 향상시킵니다.또한 앞쪽 또는 뒷쪽에는 전망 창문이 설치되어 상자 내부의 운영 과정을 명확하게 볼 수 있습니다.공기 흡수 및 충전 노즐은 전환 챔버의 밸브에 위치하고 있습니다, 필요에 따라 공기 추출 또는 도입을 촉진합니다.주 상자 몸에는 밸브와 노즐이 장착되어 있으며, 필요할 때 상자 내부의 공기 압력 균형을 유지하기 위해 사용할 수 있습니다..
전환 방은 주 상자 몸체와 외부 환경 사이의 중간 공간으로 작용하며 두 개의 밀폐 문, 두 개의 밸브 및 방의 몸체를 포함한다.두 개의 밀폐 문은 효과적으로 외부에서 주요 상자 몸의 내부를 고립, 고립 된 분위기를 유지하면서 상자 내 및 외부에서 항목을 원활하게 옮길 수 있도록하여 반복 된 대피 및 팽창 절차의 필요성을 제거합니다.
신청서
물, 산소 및 먼지를 제거하여 깨끗한 환경을 만드는 데 적용됩니다.
배터리 산업의 연구개발 및 생산 (리?? 이온 배터리, 분말 배터리, 태양전지, 리?? 이온 포스파트 배터리).
연구개발 및 특수 램프 제조 (HD 램프, 금속하하하이드 램프, 세라믹 금속하하하하하이드 램프)
용접 (항압 용접, TIG 용접, 레이저 용접, 플라즈마 용접, 청동 용접)
OLED 연구개발 및 생산
의약품 연구개발 및 생산
수퍼 컨덴시터 연구개발 및 생산
정제화학 산업
원자력 산업
새로운 에너지 소재의 연구 개발 및 생산
사양
| 정화 장갑 상자의 표준 모델 사양 | ||||||
| - 아니 | 모델 번호 | 박스 크기 | 전체 차원 | 운영 측면 |
숫자 장갑 |
옵션 |
| 1 | GBP800S-2 | 1200*800*930mm | 1915*830*1830mm | 싱글 | 2 | 원자 또는 이중 정화 기둥 |
| 2 | GBP1000S-2 | 1200*1000*930mm | 1915*1060*1830mm | 싱글 | 2 | 원자 또는 이중 정화 기둥 |
| 3 | GBP1000D-4 | 1200*1000*930mm | 1915*1060*1830mm | 두 배 | 4 | 원자 또는 이중 정화 기둥 |
| 4 | GBP1200S-2 | 1200*1200*930mm | 1915*1260*1830mm | 싱글 | 2 | 원자 또는 이중 정화 기둥 |
| 5 | GBP1200D-4 | 1200*1200*930mm | 1915*1260*1830mm | 두 배 | 4 | 원자 또는 이중 정화 기둥 |
| 6 | GBP800S-3 | 1500*800*930mm | 2215*1060*1830mm | 싱글 | 3 | 원자 또는 이중 정화 기둥 |
| 7 | GBP1000S-3 | 1500*1000*930mm | 2215*1060*1830mm | 싱글 | 3 | 원자 또는 이중 정화 열 |
| 8 | GBP1000D-6 | 1500*1000*930mm | 2215*1060*1830mm | 두 배 | 6 | 원자 또는 이중 정화 열 |
| 9 | GBP1200S-3 | 1500*1200*930mm | 2215*1260*1830mm | 싱글 | 3 | 원자 또는 이중 정화 열 |
| 10 | GBP1200D-6 | 1500*1200*930mm | 2215*1260*1830mm | 두 배 | 6 | 원자 또는 이중 정화 열 |
| 11 | GBP800S-4 | 1900*800*930mm | 2615*1060*1830mm | 싱글 | 4 | 원자 또는 이중 정화 기둥 |
| 12 | GBP1000S-4 | 1900*1000*930mm | 2615*1060*1830mm | 싱글 | 4 | 원자 또는 이중 정화 열 |
| 13 | GBP1000D-8 | 1900*1000*930mm | 2615*1060*1830mm | 두 배 | 8 | 원자 또는 이중 정화 열 |
| 14 | GBP1200S-4 | 1900*1200*930mm | 2615*1260*1830mm | 싱글 | 4 | 원자 또는 이중 정화 열 |
| 15 | GBP1200D-8 | 1900*1200*930mm | 2615*1260*1830mm | 두 배 | 8 | 원자 또는 이중 정화 기둥 |
참고:
표준 상태에서 캐비닛 물과 산소 함량은:
허용되는 수분 함량은 1ppm 이하로 제한되며 산소 함량은 1ppm를 초과해서는 안됩니다. (참고:이 사양은 대기 압력 및 20°C의 일정한 온도의 표준 조건에서 측정됩니다..
누출률: ≤0.05Vol%/h (박스 내 산소 함량의 변화 값에 따라)
사용된 가스:
a) 작업 가스: N2,Ar,He 등
b) 제어 가스: 압축 공기 또는 비활성 가스.
C) 복원 가스: 작업 가스와 수소 혼합 가스.
복원 가스는 물 제거 시스템이나 산소 제거 시스템만 있으면 작업 가스와 동일합니다.참고: 조립 된 장갑 상자 시스템은 단면 상자들로 구성되며, 각각 4개의 장갑이 장착되어 있으며, 이러한 상자의 수는 고객의 요구사항에 맞게 조정될 수 있습니다.정화 기둥은 고객의 사양에 정확히 맞는 양으로 특별히 설계되었습니다..
기술 매개 변수
| 정화 시스템과 함께 TENCAN 비활성 가스 장갑 상자의 기술적 데이터 | |
| 부문 | 데이터 |
| 표준 상태의 물 함유량 (참고: 표준 상태는 대기 압력 1개, 일정한 온도 20도) | ≤1ppm |
|
산소 함량은 표준 조건에서 측정됩니다: 압력 한 대기와 섭씨 20도에서 유지되는 일정한 온도. |
≤1ppm |
| 과도기 캐비닛에 있는 최대 진공도 | <100pa |
| 누출률 | ≤ 0.05vol%/h |
| 상자 안의 가스 압력 범위 | -3000pa~+3000pa |
기능
| 정화 시스템과 함께 TENCAN 비활성 가스 장갑 상자의 기능 | |
| 부문 | 설명 |
| 자동 제어 | 프로그램 제어 장치에 의해 자동으로 제어되고 모니터링됩니다. |
| 박스 바디가스 교체 (수동/자동) |
시작하기 전에, 캐비닛의 공기는 무활성 가스 또는 질소로 교체해야합니다.이 과정은 캐비닛의 시스템 통합 자동 가스 교체 기능을 통해 효율적으로 실행 될 수 있습니다, 또는 두 번째 옵션으로 수동으로 할 수 있습니다. |
| 전환 캐비닛 교체 수동/자동 |
소재를 상자에 넣을 때 가스 전환 캐비닛을 교체해야합니다.이것은 에어클로스 시스템의 자동 가스 교환 기능을 이용하거나 가스를 수동으로 교체하여 달성 할 수 있습니다.. |
| 가스 정화 제어 |
작업 상태와 결과를 설정 한 후, 시스템 정화 절차는 자동으로 시스템에서 캐비닛의 대기 상태를 유지합니다.그러면 시스템이 자동으로 작업을 완료합니다.; 당신은 또한 수동 제어 선택 할 수 있습니다. |
| 페달 공기 압력 조절기 |
피드 컨트롤러를 작동시켜 펌프 또는 배기 시스템을 제어하여 캐비닛 내의 가스 압력을 조절합니다. |
| 정화 시스템 감소 |
감소 매개 변수를 설정 한 후 시스템은 정화 재료 감소 프로세스를 제어합니다. 간단한 "감소" 명령으로시스템은 전체 절차를 독립적으로 관리합니다., 인간의 감독의 필요성을 부정합니다. |
| 오프라인 작동 상태 탐지 |
제어 시스템은 사용자에게 장비 구성 요소의 작동 상태 탐지 기능을 제공합니다.이러한 기능은 구성 요소의 작동 상태를 관찰하고 각 기능과 구성 요소의 고장 원인을 검사하는 데 사용할 수 있습니다. |
| 시스템 매개 변수 설정 |
시스템 설정 기능, 사용자는 원하는 작업 조건과 기능 세트를 달성하기 위해 시스템 매개 변수를 설정할 수 있습니다. |
| 데이터 로깅 기능 |
이 시스템은 장비의 작동 매개 변수 기록을 제공하며, 이 기록을 추적하여 생산이나 실험을 모니터링 할 수 있습니다. |
| 가스 저장 기능의 제어 |
제어 가스 공급의 일시적인 단절 또는 제어 가스 소스를 잠시 단절하면 제어 가스 보장은 장비를 계속 작동하도록 보호합니다. |
| 냉각 된 사이클 가스 대기 기능 |
정화 시스템은 순환 가스를 냉각하는 열 교환 과정을 포함한다.순환 가스의 온도를 관리하기 위해 냉각액 주입을 사용하여 독립적으로 작동 할 수 있습니다.. |
| 다단계 안전 시스템 |
제어 시스템은 다단계 안전 경고, 경보 및 비활성화 기능을 포함하는 다양한 보안 기능이 장착되어 있습니다.운영자 및 장비의 보호. |
| 정화 시 보호 기능 주기가 차단되었습니다. |
순환 시스템에서 장애물을 감지하면 제어 시스템은 경보를 시작하고 엔진을 보호하기 위해 공기 속도를 능동적으로 변경합니다.이 기능은 차단된 시스템 사이클을 포함한 문제를 식별할 수 있습니다., 부적절한 파이프, 먼지로 인한 필터 제어 장치의 장애 및 기타 다양한 관련 문제. |
