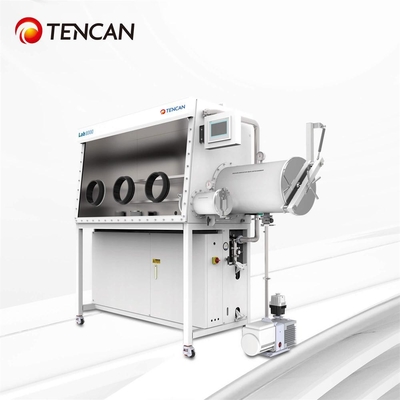

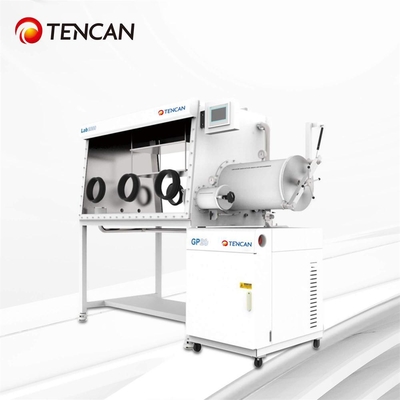

TENCAN GBP750S-3 산소 및 수분 제거용 퓨리피케이션 글로브 박스

China TENCAN GBP750S-3(1500) 정화 글로브 박스 단면 산소 및 물 제거용

간단한 소개

Changsha Tencan 글로브 박스는 물과 산소가 없는 환경을 제공하는 장치입니다. 장비는 주로 글로브 박스 본체, 전환 챔버, 순환 정화 재생 시스템, 제어 시스템, 진공 시스템, 디스플레이 시스템 등으로 구성됩니다. 또한 특수 램프 생산 관련 장비, 레이저 장비, 진공 코팅 장비, 진공 오븐, 수분 산소 디스플레이 시스템, 연기 및 먼지 여과 시스템, 용매 여과 시스템, 용매 정화 시스템, 가스 정화 시스템, 저온 냉장고 등과 통합될 수 있습니다. Tencan 글로브 박스는 아름답고 우아한 외관, 독특한 스타일, 긴 연속 작동 시간, 안정적이고 신뢰할 수 있는 자동화된 제어, 간단한 작동 및 쉬운 유지 관리를 갖추고 있어 사용자들로부터 높은 신뢰를 받고 있습니다.

수년간의 개발 끝에 Changsha Tencan은 제품 연구 개발, 설계 분야에서 풍부한 성과를 거두었으며 풍부한 지식을 축적했습니다. 모든 단계는 엄격한 품질 검사 및 테스트를 거쳐 끊임없이 혁신적인 고품질 제품을 제공합니다. 우리는 항상 표준화, 무결성, 서비스, 혁신 및 기타 측면에 중점을 두고 고객의 요구에 집중하며 고객이 부여한 신뢰를 기업의 동기로 전환하여 고객을 위해 지속적으로 새로운 혁신적인 경험을 창출할 것입니다.

정화 글로브 박스는 챔버를 고순도 불활성 가스로 채우고 순환시키는 일종의 실험실 장비입니다.

O2, H2O, 유기 가스 및 기타 물질을 여과합니다. 진공 글로브 박스, 불활성 가스라고도 합니다.

보호 상자 등. 주요 기능은 O2, H2O 및 유기 가스를 제거하는 것입니다. 리튬 이온 배터리 및 재료, 반도체, 슈퍼 커패시터, 특수 램프, 레이저 용접, 브레이징, 재료 합성, OLED, MOCVD 등과 같이 O2, H2O 및 먼지가 없는 초순수 환경에서 널리 사용되지만 혐기성 세균 배양, 세포 저산소증 배양 등과 같은 생물학적 응용 분야에서도 사용됩니다.

작동 원리

글로브 박스 내 작동 가스는 챔버와 정화 컬럼(H2O 및

O2 흡착제) 사이에 있으며 PLC의 제어 및 모니터링 하에 파이프, 순환 송풍기 등을 통해 닫힌 상태로 순환합니다. 작동 가스가 정화 컬럼을 통과하면 수분과 산소가 흡착된 후 챔버로 다시 반환됩니다. 순환 시간이 지나면 챔버 내 작동 가스의 H2O 및 O2 함량이 점차 감소하여 결국 1ppm 미만의 지표에 도달합니다. 정화 컬럼은 일정 기간의 순환 후 포화되며 재생 및 재사용할 수 있습니다.

주요 응용

물리 화학 연구, 조명 및 특수 램프의 개발 및 생산, 리튬 이온 배터리 연구 및 생산, 알칼리 금속 연구, 촉매 연구, 레이저 및 플라즈마 용접, 의료 및 생명 공학, 의약품 생산 및 포장 공정, 반도체 산업, 킬레이트 화학 연구, 세라믹 분말 연구, 금속 분말 연구, 산업용 고온 진공 박스 가공 기술.

주요 특징

지표: 물 , 산소 < 0.1PPM

누출률: ≤0.001vol % h

솔레노이드 밸브는 모듈식 설계를 채택하여 글로브 박스의 밀봉을 효과적으로 보장하고 교체가 용이합니다.

전환 캐빈 도어의 독특한 디자인, 가볍고 열기 쉬우며 작동이 간단합니다.

글로브 박스의 외관은 다양한 사용자의 요구를 충족할 수 있는 여러 가지 디자인을 가지고 있습니다.

터치 스크린: 다양한 기능에 쉽게 접근할 수 있습니다.

순환: 폐쇄 루프 가스 순환, 무유 및 무진공.

재생: 자동 제어.

공기압 제어: 자동 제어, 작동 공기압은 +/-15mbar 범위 내에서 설정할 수 있습니다.

상자 청소: 자동 제어, 건조 작동이 용이하고 가스 절약, 용매 작동에 비교적 안전합니다.

풋 스위치: 풋 스위치를 통해 상자 내부의 공기압을 조절할 수 있습니다.

데이터 메모: 자동 기록 시스템 데이터

알람 기능: 재생, 순환 압력 및 잘못된 작동 프롬프트 알람 기능이 있습니다.

여러 개의 밀봉 특허를 보유하고 있습니다.

실험실 표준 글로브 박스

1,실험실 표준 글로브 박스 구성

1.1 글로브 박스 챔버

1.2 메인 전실

1.3 GP20 가스 정화 시스템

1.4 미니 전실

2,상자

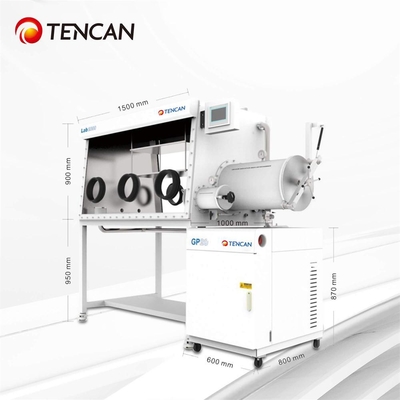

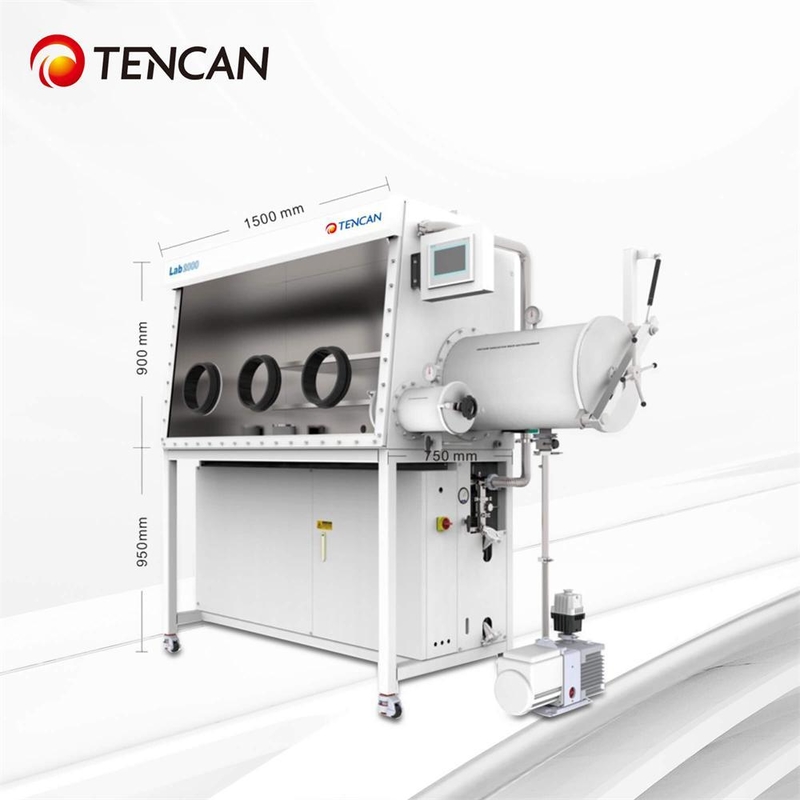

2.1 상자 공간 크기: 1500mm(길이) x 900mm(높이) x 750mm(하단 너비).

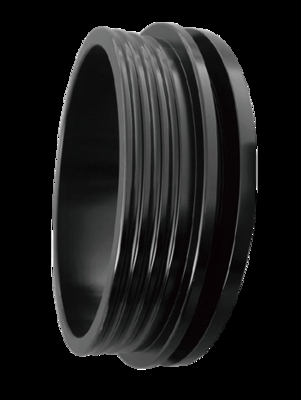

2.2 장갑 개구부: 직경 220mm, 경질 알루미늄 합금 재질로 제작되어 유기 대기 부식에 강합니다.

2.3 장갑: 미국 브랜드, 모델 8B1532, 장갑 직경 8인치, 두께 0.4mm, 부틸 고무 재질, 내식성, 내노화성 및 특정 고온 저항성.

2.4 전면 가시 창: 기울어진 작동 표면과 분리 가능한 8mm 안전 강화 유리 전면 창이 있어 내마모성, 내식성이 뛰어나고 투과율이 좋습니다. 밀봉 링은 3/8인치 두께의 OMEGA 밀봉 링을 채택합니다.

2.5 상자 압력 범위: 사용 중 특정 정압 및 부압(-12mbar -12mbar)을 유지할 수 있습니다. 특정 압력을 초과하면 시스템이 자동으로 보호합니다.

2.6  조명: 반사 방지 에너지 절약 조명이 장착되어 있으며 빛이 부드럽습니다.

2.7 상자 내부 전원 공급 장치: 상자 내부에 접착 충전 전원 공급 장치 배선 보드 1세트가 사전 설치되어 있습니다(전원 공급 장치: 전압 220V-50Hz 1상, 전원 공급 장치 10A).

2.8 백업 인터페이스: 상자에는 액체, 가스, 신호 등에 쉽게 접근할 수 있도록 여러 개의 표준 KF-40 인터페이스가 장착되어 있습니다.

2.9 선반: 상자 내부에 3개의 선반이 있습니다.

2.10 상자 브래킷: 높이 950mm의 캐스터가 포함되어 있습니다. 캐스터는 수평 조절, 이동 및 고정 기능이 있습니다.

2.11 낮은 누출률: 특허받은 밀봉 기술을 채택하여 상자의 누출률은 0.001 Vol%/h 미만입니다.

3,전환 캐빈

3.1 모양: 원통형(304 스테인리스 스틸), 대형 구획과 글로브 박스 사이의 플랜지 연결.

3.2 대형 전환 챔버: 직경 360mm, 길이 600mm로 자동 밸브 제어를 채택하여 흡입 및 보충 공정을 수행합니다. 흡입 및 보충 사이클 수를 설정하여 흡입 및 보충 작업을 자동으로 수행할 수 있으므로 작동 대기 시간을 절약할 수 있습니다.

3.3 소형 전환 캐빈: 직경 150mm x 300mm로 수동 밸브로 제어하여 공기를 추출하고 보충합니다.

3.4 전환 구획 트레이: 대형 전환 구획에는 자유롭게 움직이고 확장 가능한 연마 트레이가 장착되어 있습니다. 소형 전환 창고에 이동식 슬라이딩 디스크가 장착되어 있습니다.

3.5 진공도: ≤ -0.1MPa(모두 진공 스트립 디스플레이 포함). 압력 게이지는 독일 Wika에서 선택되었습니다.

4,순환 정화 제어 시스템

4.1 제어 시스템

4.1.1 방법: 자체 진단, 전원 끄기 및 자체 시작 특성, 압력 제어 및 적응 기능을 포함합니다. 자동 제어, 사이클 제어, 암호 보호 및 진공 챔버 제어가 LCD에 표시됩니다. 제어 장치는 독일 Siemens PLC 터치 스크린을 채택하고 작동 메뉴는 중국어/영어로 선택할 수 있습니다.

4.1.2 상자 압력 제어: 터치 스크린을 통해 상자 압력을 특정 압력 범위 내에서 제어할 수 있으며 시스템은 이 범위 내에서 상자 압력을 자동으로 균형을 맞춥니다.

4.1.3 풋 페달: 언제든지 글로브 박스 상자 압력을 보다 정확하게 제어하여 상자 압력에 공기를 펌핑하고 보충하는 작업을 수행하고 사용자가 보다 편안한 실험을 할 수 있도록 합니다.

4.2 순환 정화 시스템

4.2.1 제어: 물과 산소를<1ppm, 정확도 0.01ppm으로 제어합니다.

4.2.2 조정 장치: PLC 터치 조정(대피, 정화, 재생, 가열)의 전체 프로세스는 수동 모니터링이 필요하지 않습니다.

4.2.3 작동 가스: N2 또는 Ar(가스 순환), 순도 요구 사항 99.999%.

4.2.4 순환 팬: 고속 가변 주파수 팬, 0-100m3/h의 조절 가능한 유량, 독일 Siemens 마이크로프로세서로 제어되며 고압 테스트를 거쳐 누출이 없는 스테인리스 스틸 장치 내부에 설치됩니다.

4.2.5 이중 정화 컬럼: 각 컬럼에는 65리터의 산소를 제거할 수 있는 5kg의 독일 BASF 고효율 구리 촉매 탈산 재료, 2.2kg의 물을 제거할 수 있는 미국 UOP의 5kg의 고효율 분자체 물 제거 재료가 포함되어 있습니다.

4.2.6 정화 밸브 블록: Burkert, 독일, 완전 자동 전기 작동 밸브, 모듈식 설계, 보다 간결하고 편리한 유지 보수.

4.2.7 필터: HEPA 표준을 준수하는 0.3미크론 구경 필터가 있는 고효율 필터.

4.3 재생 시스템

4.3.1 재생 시스템: 시스템을 재사용하기 위해 정화하고 활성화하며 흡착 용량을 복원하는 데 사용됩니다. 재생에는 N2/H2 또는 Ar/H2 2의 혼합 가스 1병이 필요하며, 여기서 H2는 5-10%를 차지합니다.

4.4 디스플레이 시스템

4.4.1 디스플레이 시스템: 제어 장치는 독일 Siemens PLC 터치 스크린을 채택하고 작동 인터페이스 메뉴는 중국어와 영어 간에 전환할 수 있습니다. 디스플레이 인터페이스는 기능이 풍부하고 작동하기 쉽고 이해하기 쉬우며 데이터 내보내기 기능을 지원합니다.

5,진공 펌프

5.1 진공 펌프는 영국 Edwards RV12 진공 펌프를 채택하고 유량은 12m ³/h입니다. 언제든지 독립적으로 제어할 수 있습니다. 진공 펌프의 자동 종료 시간은 터치 스크린으로 설정할 수 있어 보다 합리적이며 불필요한 전력 소비를 줄입니다.

6,용매 여과 시스템

유기 용매가 정화 컬럼에 미치는 영향이나 실험의 교차 오염을 방지하기 위해 유기 용매 흡착 컬럼은 일련의 시스템을 사용하여 글로브 박스 외부에 통합되어 휘발성 용매를 효과적으로 제거할 수 있습니다. 매체는 주로 고품질의 고효율 활성탄으로, 충전량은 6KG입니다.

7,수분 분석기

7.1 (1대, 영국 Michel) 범위: 0-1000ppm, 세라믹 알루미나 감지 구성 요소를 사용합니다. 이 분석기는 안정성이 좋고 내식성이 뛰어나며 측정 범위가 넓고 응답 속도가 빠릅니다.

8,산소 분석기

8.1 (1대, 미국 AVCRAY 전기 화학 분석기) 범위 0-1000ppm, 전기 화학 연료 전지 센서를 사용해야 하며 정확한 영점이며 드리프트가 발생하기 쉽지 않습니다. 지르코니아 센서가 유기 용매, 전해질 및 기타 환경에서 손상되고 감지가 부정확해지는 상황을 방지합니다.

9,사양 정화 글로브 박스의 표준 모델
