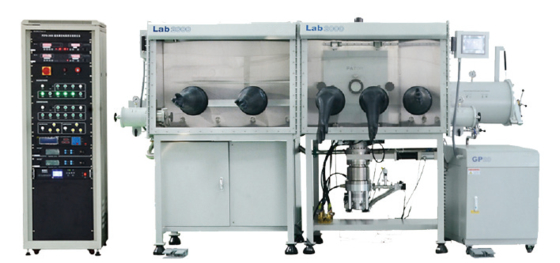

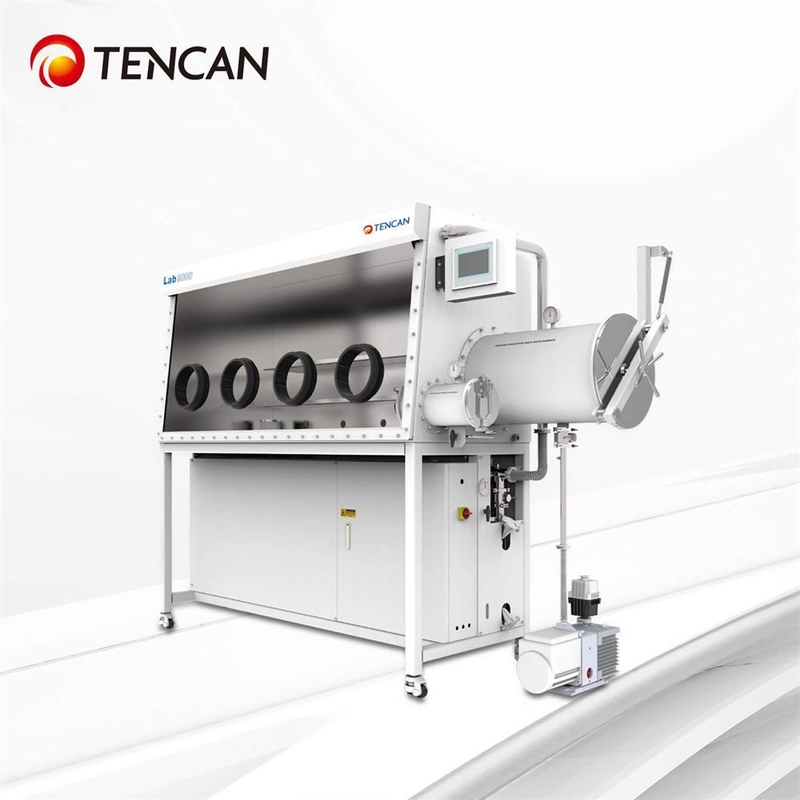

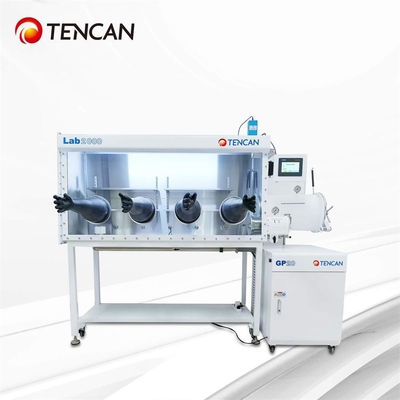

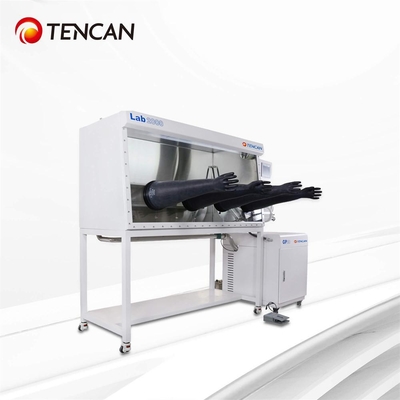

TENCAN GBP750S-4 연구실용 불활성 가스 정화 글로브 박스

중국 TENCAN GBP750S-4(2400) 실험실 사용을 위한 불활성 가스 정화 글러브 박스 통합 설계

간략한 소개

Changsha Tencan Glove Box는 물과 산소가 없는 환경을 제공하는 장치입니다. 장비는 주로 글러브 박스 본체, 전환 챔버, 순환 정화 재생 시스템, 제어 시스템, 진공 시스템, 디스플레이 시스템 등으로 구성됩니다. 또한 특수 램프 생산 관련 장비, 레이저 장비, 진공 코팅 장비, 진공 오븐, 물 산소 디스플레이 시스템, 연기 및 먼지 여과 시스템, 용매 여과 시스템, 용매 정화 시스템, 가스 정화 시스템, 저온 냉장고 등과 통합할 수도 있습니다. Tencan 글러브 박스는 아름답고 우아한 외관, 독특한 스타일, 긴 연속 작동 시간, 안정적이고 신뢰할 수 있는 자동화 제어, 단순함을 가지고 있습니다. 작동 및 유지 관리가 용이하여 사용자의 신뢰가 높습니다.

수년간의 개발 끝에 Changsha Tencan은 제품 연구 및 개발, 디자인 분야에서 유익한 결과를 얻었으며 풍부한 지식을 축적했습니다. 모든 단계는 엄격한 품질 검사와 테스트를 거쳐 혁신적인 고품질 제품을 지속적으로 제공합니다. 우리는 항상 표준화, 무결성, 서비스, 혁신 및 기타 측면에 중점을 두고 고객 요구에 초점을 맞추고 고객이 제공한 신뢰를 기업 동기로 전환하며 고객을 위한 새로운 혁신적인 경험을 지속적으로 창출할 것입니다.

정화 글러브 박스(Purification Glove Box)는 챔버에 고순도 불활성 가스를 채우고 순환시키는 일종의 실험실 장비입니다.

O2, H2O, 유기 가스 및 기타 물질을 필터링합니다. 진공 글러브 박스, 불활성 가스라고도합니다.

보호 상자 등. 주요 기능은 O2, H2O 및 유기 가스를 제거하는 것입니다. 리튬 이온 배터리 및 재료, 반도체, 슈퍼 커패시터, 특수 램프, 레이저 용접, 브레이징, 재료 합성, OLED, MOCVD 등 O2, H2O 및 먼지가 없는 초순수 환경에서 널리 사용되며 혐기성 박테리아 배양, 세포 저산소증 배양 등과 같은 생물학적 응용에도 널리 사용됩니다.

작동 원리

글로브박스의 작동 가스는 챔버와 정제 컬럼 사이에 있습니다(H2O 및

O2 흡착기)이며 PLC의 제어 및 모니터링하에 배관, 순환 송풍기 등을 통해 폐쇄 순환됩니다. 작업 가스가 정화 컬럼을 순환할 때 수분과 산소가 흡착된 후 챔버로 되돌아갑니다. 사이클 시간이 지남에 따라 챔버 내 작업 가스의 H2O 및 O2 함량은 점차 감소하여 결국 1ppm 미만의 지수에 도달합니다. 정제 컬럼은 특정 주기가 지나면 포화되어 재생 및 재사용이 가능합니다.

주요 응용

물리화학 연구, 조명 및 특수 램프 개발 및 생산, 리튬이온 배터리 연구 및 생산, 알칼리 금속 연구, 촉매 연구, 레이저 및 플라즈마 용접, 의료 및 생명 공학, 생산 및 포장 공정, 반도체 산업, 킬레이트 화학 연구, 세라믹 분말 연구, 금속 분말 연구, 산업용 고온 진공 상자 가공 기술.

주요 특징

색인:물, 산소 < 0.1PPM

누설률:≤0.001vol%h

솔레노이드 밸브는 모듈식 설계를 채택하여 글러브 박스의 밀봉을 효과적으로 보장하고 교체가 쉽습니다.

전환 캐빈 도어의 독특한 디자인, 가볍고 열기 쉽고 작동이 간단합니다.

글로브 박스의 외관은 다양한 사용자의 요구를 충족할 수 있는 다양한 디자인을 가지고 있습니다.

터치스크린:다양한 기능에 쉽게 접근할 수 있습니다.

순환:폐쇄 루프 가스 순환, 오일 프리, 진공 프리.

재건:자동 제어.

공기압 제어:자동 제어, 작동 공기 압력은 +/-15mbar 범위 내에서 설정될 수 있습니다.

상자 청소:자동 제어, 건조 작업 용이, 가스 절약 및 용매 작동에 상대적으로 안전합니다.

발 스위치:상자 내부의 공기압은 발 스위치를 통해 조절할 수 있습니다.

데이터 메모: 자동녹화 시스템 데이터

알람 기능:재생, 순환압력, 무효운전 프롬프트 경보 기능을 갖고 있습니다.

여러 개의 씰링 특허를 보유하고 있습니다.

실험실 표준 글러브 박스

1,실험실용 표준 글러브박스 구성

1.1 글러브박스 챔버

1.2 주 대기실

1.3 GP20 가스 정화 시스템

1.4 미니 대기실

2, 상자

2.1 상자 공간 크기: 240 0 0mm(길이) x 900mm(높이) x 750mm(하단 너비).

2.2 장갑 입구 : 직경 220mm, 단단한 알루미늄 합금 재질로 유기 대기 부식에 강합니다.

2.3 장갑: 미국 브랜드, 모델 8B1532, 장갑 직경 8인치, 두께 0.4mm, 부틸 고무 소재, 내식성, 노화 방지 및 특정 고온 저항.

2.4 전면 보기 가능 창: 기울어진 작동 표면과 분리 가능한 8mm 안전 강화 유리 전면 창을 갖추고 있어 내마모성, 부식 방지 기능이 있으며 빛 투과율이 좋습니다. 밀봉 링은 3/8인치 두께의 OMEGA 밀봉 링을 채택합니다.

2.5 박스 압력 범위: 사용 중에 특정 양압 및 음압(-12mbar -12mbar)을 유지할 수 있습니다. 특정 압력을 초과하면 시스템이 자동으로 이를 보호합니다.

2.6 조명: 반사 방지 에너지 절약 조명을 갖추고 있어 빛이 부드럽습니다.

2.7 상자 내부 전원 공급 장치: 상자 내부에 접착제로 채워진 전원 공급 장치 배선판 1세트가 사전 설치되어 있습니다(전원 공급 장치: 전압 220V-50Hz 1상, 전원 공급 장치 10A).

2.8 백업 인터페이스: 상자에는 액체, 가스, 신호 등에 쉽게 접근할 수 있도록 여러 표준 KF-40 인터페이스가 장착되어 있습니다.

2.9 선반: 상자 내부에는 3겹의 선반이 있습니다.

2.10 박스 브래킷: 바퀴 포함, 높이 950mm. 캐스터에는 레벨링, 이동, 고정 등의 기능이 있습니다.

2.11 낮은 누출율: 특허받은 밀봉 기술을 채택하여 상자의 누출율은 0.001 Vol%/h 미만입니다.

3, 전환 캐빈

3.1 모양: 원통형(304 스테인레스 스틸), 대형 구획과 글러브 박스 사이에 플랜지 연결부가 있음.

3.2 대형 전환 챔버: 직경 360mm, 길이 600mm로 흡입 및 보충 과정을 위한 자동 밸브 제어를 채택합니다. 흡입 및 보충 횟수를 설정하여 자동으로 흡입 및 보충 작업을 수행하여 작업 대기 시간을 절약할 수 있습니다.

3.3 소형 전환 캐빈: 직경 150mm x 300mm의 소형 전환 캐빈은 공기 추출 및 보충을 위한 수동 밸브로 제어됩니다.

3.4 전환 구획 트레이: 대형 전환 구획에는 자유롭게 움직일 수 있고 확장된 연마 트레이가 장착되어 있습니다. 소규모 전환 창고에는 이동식 슬라이딩 디스크가 장착되어 있습니다.

3.5 진공도: ≤ -0.1MPa(모두 진공 스트립 디스플레이 포함). 압력계는 독일 Wika 제품을 선택하였습니다.

4, 순환 정화 제어 시스템

4.1 제어 시스템

4.1.1 방법: 압력 제어 및 적응 기능을 갖춘 자가 ​​진단, 전원 끄기 및 자가 시동 특성을 포함합니다. 자동 제어, 사이클 제어, 비밀번호 보호, 진공 챔버 제어가 LCD에 표시됩니다. 제어 장치는 독일의 PLC 터치 스크린을 채택하고 작동 메뉴는 중국어/영어로 선택할 수 있습니다.

4.1.2 상자 압력 제어: 상자 압력은 터치 스크린을 통해 특정 압력 범위 내에서 제어할 수 있으며 시스템은 이 범위 내에서 상자 압력의 균형을 자동으로 조정합니다.

4.1.3 풋 페달: 언제든지 글러브 박스 박스의 압력을 보다 정확하게 제어할 수 있고 박스 압력에 맞춰 공기를 펌핑 및 보충하는 작업을 수행하며 사용자가 더욱 편안한 실험을 촉진할 수 있습니다.

4.2 순환 정화 시스템

4.2.1 제어: 0.01ppm의 정확도로 <1ppm 이내로 물과 산소를 ​​제어합니다.

4.2.2 조정 장치: PLC 터치 조정(배기, 정화, 재생, 가열)의 전체 프로세스에는 수동 모니터링이 필요하지 않습니다.

4.2.3 작업 가스: N2 또는 Ar(가스 순환), 순도 요구 사항은 99.999%입니다.

4.2.4 순환 팬: 고속 가변 주파수 팬, 0-100m3/h의 조절 가능한 유량, 독일의 마이크로프로세서에 의해 제어되며 고압 테스트를 거쳐 누출이 없는 스테인리스 스틸 장치 내부에 설치됩니다.

4.2.5 이중 정제 컬럼: 각 컬럼에는 65리터의 산소를 제거할 수 있는 독일 BASF 고효율 구리 촉매 탈산소 물질 5kg과 미국 UOP의 고효율 분자체 수분 제거 물질 5kg이 포함되어 있으며 2.2kg의 물을 제거할 수 있습니다.

4.2.6 정화 밸브 블록: 독일 Burkert, 완전 자동 전기 작동 밸브, 모듈식 설계, 더욱 간결하고 편리한 유지 관리.

4.2.7 필터: HEPA 표준을 준수하는 0.3 미크론 조리개 필터가 있는 고효율 필터.

4.3 재생 시스템

4.3.1 재생 시스템: 재사용을 위해 시스템을 정화하고 활성화하며 흡착 용량을 복원하는 데 사용됩니다. 재생을 위해서는 N2/H2 또는 Ar/H2 2 혼합가스 한 병이 필요하며, 여기서 H2는 5~10%를 차지합니다.

4.4 디스플레이 시스템

4.4.1 디스플레이 시스템: 제어 장치는 독일의 PLC 터치 스크린을 채택하고 작동 인터페이스 메뉴는 중국어와 영어 간에 전환할 수 있습니다. 디스플레이 인터페이스는 기능이 풍부하고 작동하기 쉽고 이해하기 쉽고 데이터 내보내기 기능을 지원합니다.

5, 진공 펌프

5.1 진공 펌프는 영국의 Edwards RV12 진공 펌프를 채택했으며 유량은 12m 3/h입니다. 그리고 언제든지 독립적으로 제어할 수 있습니다. 진공 펌프의 자동 종료 시간은 터치 스크린으로 설정할 수 있어 보다 합리적이고 불필요한 전력 소비를 줄입니다.

6, 용제 여과 시스템

정제 컬럼에 대한 유기용매의 영향이나 실험의 교차 오염을 방지하기 위해 유기용매 흡착 컬럼을 직렬 시스템을 사용하여 글러브 박스 외부에 통합하여 휘발성 용매를 효과적으로 제거할 수 있습니다. 매체는 주로 고품질의 효율적인 활성탄이며 충전량은 6KG입니다.

7, 물 분석기

7.1 (1 단위, British Michel) 범위: 0-1000ppm, 세라믹 알루미나 민감성 구성요소 사용. 이 분석기는 우수한 안정성, 내식성, 넓은 측정 범위 및 빠른 응답 속도를 갖추고 있습니다.

8, 산소 분석기

0-1000ppm 범위의 8.1(1개 장치, 미국 AVCRAY 전기화학 분석기)은 전기화학 연료 전지 센서의 사용과 정확한 영점을 요구하며 드리프트가 발생하지 않습니다. 지르코니아 센서가 유기 용매, 전해질 및 기타 환경에서 손상되거나 부정확하게 감지되기 ​​쉬운 상황을 방지합니다.

9, 사양정화글로브박스 표준모델
