상세 정보 |
|||
| 제품 이름: | 생산 유형 행성 공장 | 모델 번호: | XQM-100 |
|---|---|---|---|
| 전체 양: | 100L | 전압: | 3 상 380V, 50Hz/ 60Hz |
| 모터 전력: | 11kW | 판매 후 서비스 제공: | 비디오 기술 지원, 온라인 지원, 해외 서비스 제공 없음, 해외 타사 지원 이용 가능 |
| 각 Mill Jar의 최대 볼륨: | 25L | 기계 크기: | 1750*1140*1330mm |
| 기계 무게: | 밀 항아리 없이 1250 Kg | 작업 모드: | 함께 일하는 2개 또는 4개의 단지 |
| 밀 모드: | 건식/습식 밀링 | 속도 주파수: | 조절 |
| 회전 속도: | 40-240 r/min, 조정 | 혁명 : 회전: | 1 : 1.5 |
| 재료 능력: | 재료 + 밀 볼 <2/3 볼륨 | 입력 입자 크기: | <소프트 소재의 경우 10mm, <3mm 단단한 재료의 경우 3mm |
| 출력 입자 크기: | 최소 < 0.1μm | 공급 소재: | 부드럽고 단단하고 부서지기 쉬운, 섬유질, 셀룰로오스, 허브, 유리, 토양, 광석, 약국, 화학, 형광, 안료 등 |
| 응용 분야: | 지질학, 채굴, 야금, 전자 제품, 건축 자재, 세라믹, 화학 공학, 경고 의학, 환경 보호 등 | 연삭 항의 유형: | 스테인레스 스틸, 지르코니아, 알루미나, 나일론, PU, 텅스텐, PTFE 등, 진공 병도 제공됩니다. |
| 연삭 매체의 유형: | 스테인레스 스틸 볼, 지르코니아 볼, 알루미나 볼, PU 볼, 스틸 카본 공, 텅스텐 볼 등 | 간격운전: | 방향 반전이 있는 |
| 맥스. 연속 작동 시간 (풀로드): | 72시간 | ||
| 강조하다: | 7.5KW 행성 공 밀,380V 행성 공 밀링,100L 행성 공 밀 |
||
제품 설명

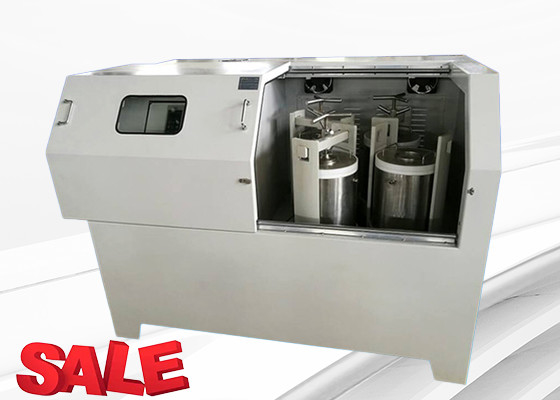

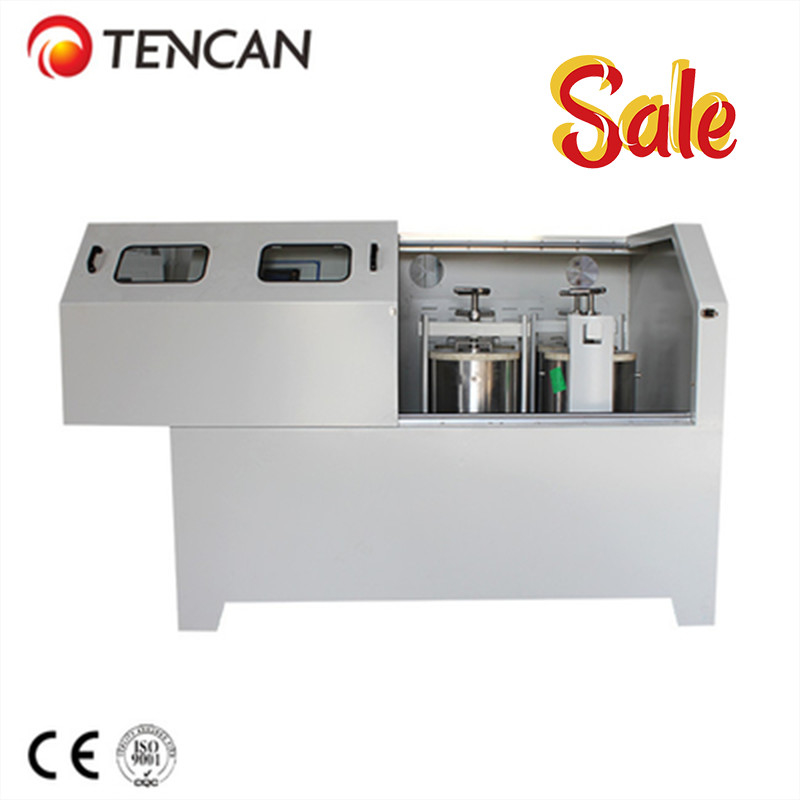

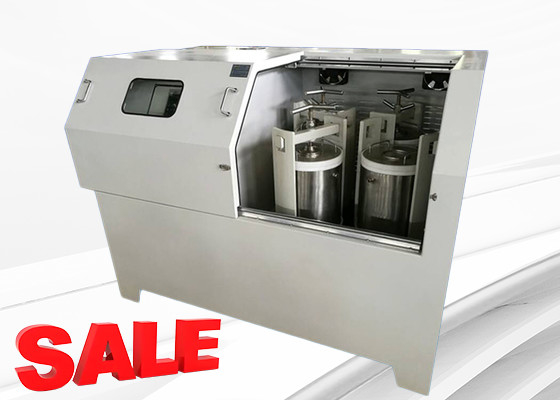

텐칸 100L 미크론 파우더 만드는 행성 공 밀링 머신 XQM-100 3단계 380V 7.5KW
기술
텐칸 XQM-100은 발전된 행성 움직임을 이용합니다. 그 중에서도 밀링 병은 태양 바퀴에 특이하게 배치되어 있습니다.작동 도중, 태양 바퀴는 1: 2 (또는 1: 1.5) 의 정확한 비율로 밀링 잔과 반대 방향으로 회전합니다.이 반방전으로 인해 강력한 코리올리스 힘이 발생하여 밀링 매체는 복잡한 겹쳐진 움직임에 시달립니다.
밀링 볼과 용기 사이의 중요한 속도 차이는 충격과 마찰 힘의 동적 상호 작용을 만들어 물질 처리에 특별한 에너지 수준을 방출합니다.이 기계적 상호 작용은 행성의 공 밀링에 고유한 놀랍도록 효과적인 크기 감축 기능을 제공합니다.
TENCAN 수직 행성 공 밀 XQM-100 최적화 된 원심 모드 속도 비율로 작동합니다.시스템이 회전할 때 강력한 원심력 힘으로 표본 물질과 밀링 매체는크기의 감소가 주로 정밀 제어 된 압력 및 마찰 메커니즘을 통해 발생합니다..
행성 공작기의 효과는 태양 바퀴의 지름, 회전 속도, 그리고 구성 요소들 사이의 속도 비율 사이의 관계에 매우 달려 있습니다.이 비율은 에너지 전송 효율을 결정하고 크기 감축 성능에 직접 영향을 미칩니다. 더 높은 비율은 우수한 결과를 위해 더 많은 처리 에너지를 생성합니다.
전반적인 설명
TENCAN 10L 수직 생산 행성 공 밀 XQM-100은 정밀 밀링, 분말 동화,나노 규모의 입자 생산이 산업용 시스템은 강력한 7.5KW의 3단계 380V 전력으로 작동하며,소음 발생 최소, 그리고 포괄적인 기능.
이 행성 밀은 정밀 분말 가공이 필요한 연구 기관, 대학 연구소 및 산업 R&D 시설의 선호되는 장비로 사용됩니다.혁신적인 네 위치 설계는 최대 네 개의 서로 다른 샘플을 동시에 처리하여 처리량과 연구 생산성을 극대화 할 수 있습니다.산소 감수성 물질의 경우 시스템은 진공 호환 밀링 용기를 탑재하여 제어 된 대기 조건에서 처리 할 수 있습니다.
작동 원칙

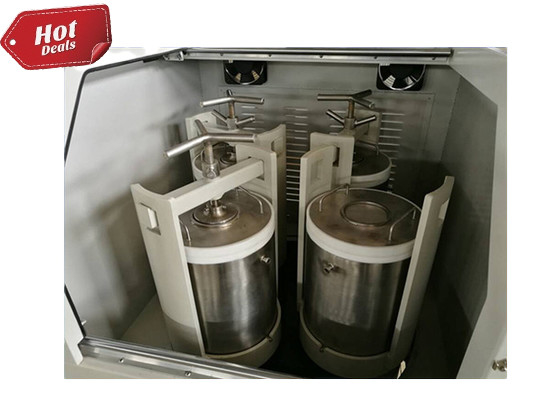

TENCAN XQM-100 수직 생산 행성 공 밀에는 전략적으로 배치 된 4 개의 작업 스테이션이 있으며 하나의 회전 테이블에 2 개 또는 4 개의 밀링 병을 수용 할 수 있습니다.작동 중, 회전 회전 테이블은 고속 행성 움직임을 유도 캔 축, 밀링 매체와 샘플 재료 사이의 강렬한 충격 힘을 생성.이 고에너지 상호 작용은 물질을 미세한 분자 분자로 효과적으로 감소시킵니다.
다재다능한 설계는 다양한 재료 조성을 처리하기 위해 습기 및 건조 밀링 방법론을 지원합니다.최적화된 운영 매개 변수를 통해 시스템은 0.1μm만큼 미세한 출력 입자 크기를 달성하여 첨단 재료 응용을위한 나노 규모 범위에 진입합니다.
신청서
텐칸 XQM-100 산업계 행성공구 밀은 지질학, 광물 가공, 금속공학, 전자제품 제조,건축물, 세라믹 생산, 화학 가공, 가벼운 산업, 의약품 개발 및 환경 기술.
이 시스템은 특히 전자 세라믹, 구조 세라믹, 자기 물질, 리?? 기반 화합물 (리?? 코발트산,리?? 마랑제), 촉매 물질, 광소 가공, 오랜 후광 광소 개발, 희토류 닦기 분말 및 전자 유리 조립물.추가적인 응용 분야는 연료전지 부품, 아연 산화물 바리스터, 피에조 전기 세라믹, 나노소재, 웨이퍼 세라믹 콘덴시터, 다층 세라믹 콘덴시터 (MLCC), 테르미스터 (PTC,NTC), 다이 일렉트릭 세라믹, 알루미나 및 지르코니아 세라믹, 아연과 코발트를 포함한 다양한 금속 산화물 및 특수 페리트 물질 (Ni-Zn 페리트, Mn-Zn 페리트).
특징
1정밀 설계 된 기어 변속 시스템은 실험 재현성과 신뢰할 수있는 결과를 보장하는 일관된 회전 속도를 보장합니다.
2첨단 행성 운동 기술은 초고속 작동, 최대 에너지 전송, 뛰어난 효율성, 초미세 입자 크기의 감소로 우수한 성능을 제공합니다.
3다재다능한 4 위치 구성은 다양한 구성과 크기의 여러 분말 샘플을 동시에 처리 할 수 있습니다.
4정교한 주파수 변환기 제어 시스템은 특정 실험 요구 사항에 따라 정확한 속도 조절을 허용합니다.전압 변동 및 전류 과부하에 대한 통합 보호.
5포괄적인 타이밍 기능에는 프로그래밍 가능한 전원 끄기 스케줄링, 자동화 된 앞으로 / 뒤로 회전 사이클 및 유연한 작동 모드 (일방향, 번갈아, 연속,또는 시간) 특정 재료에 대한 밀링 효율을 최적화하기 위해.
6우수한 엔지니어링 특징은 최적의 중력 중심 배치, 예외적인 운영 안정성, 공간 효율적인 디자인, 직관적인 사용자 인터페이스, 포괄적인 안전 시스템,소음 발생을 최소화, 그리고 물질 폐기물을 줄입니다.
7통합 안전 잠금 시스템은 처리 중에 보호 덮개가 열리면 자동으로 작동을 중지하여 잠재적 인 사고를 예방하고 운영자의 안전을 보장합니다.
기술적 특징
| 기술적 특징 | |
| 드라이브 모드 | 기어 드라이브 및 벨트 드라이브 |
| 작동 모드 | 두 개 또는 네 개의 밀링 탱크가 함께 작동합니다 |
| 최대 부하 용량 | 밀링 탱크 용량의 2/3 |
| 먹이 크기 | 토양물질≤3mm |
| 출력 곡성성 | 최소 0.1μm |
| 회전 속도 비율 | /1/2 |
| 최대 연속 작동 시간 | 72시간 |
| 용기의 재료 | 스테인리스 스틸. 아가트, 나일론, 코룬드, 지르코니아 등 |
기술 매개 변수
| 수직 산업용 행성 밀 공의 주요 매개 변수 (사각형 유형) | |||||
| 모델 | 전력 (kW) | 전압 | 차원 (mm) | 회전 속도 (rpm) |
회전 속도 (rpm) |
| XQM-20 | 4 | 380V-50Hz | 1200*750*920 | 25-215 | 50-430 |
| XQM-40 | 5.5 | 380V-50Hz | 1400*850*1160 | 20-195 | 40~390 |
| XQM-60 | 7.5 | 380V-50Hz | 1600*990*1250 | 27-174 | 40~260 |
| XQM-80 | 11 | 380V-50Hz | 1750*1140*1330 | 27-160 | 40~240 |
| XQM-100 | 11 | 380V-50Hz | 1750*1140*1330 | 27-160 | 40~240 |
밀 캔 및 볼의 액세서리
사용 가능한 밀 캔:
304 스테인레스 스틸 밀 캔, 316 스테인레스 스틸 밀 캔, 텅스텐 카비드 밀 캔, 아가트 밀 캔, 알루미나 세라믹 밀 캔 (또한 코룬드 밀 캔이라고도 한다), 지르코니아 밀 캔, 나일론 밀 캔,폴리우레탄 밀 캔, 밀 캔 (PTFE) 등
사용 가능한 밀볼:
304 스테인레스 스틸 밀볼, 316 스테인레스 스틸 밀볼, 울프렌스 탄화물 밀볼, 아가트 밀볼, 알루미나 볼, 지르코니아 밀볼 등
