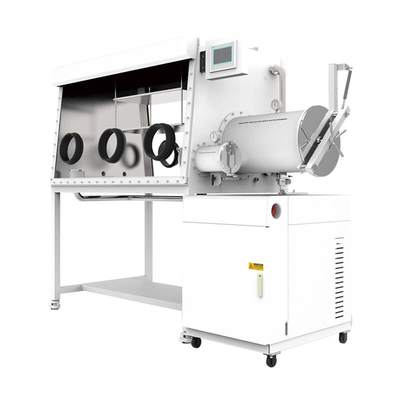

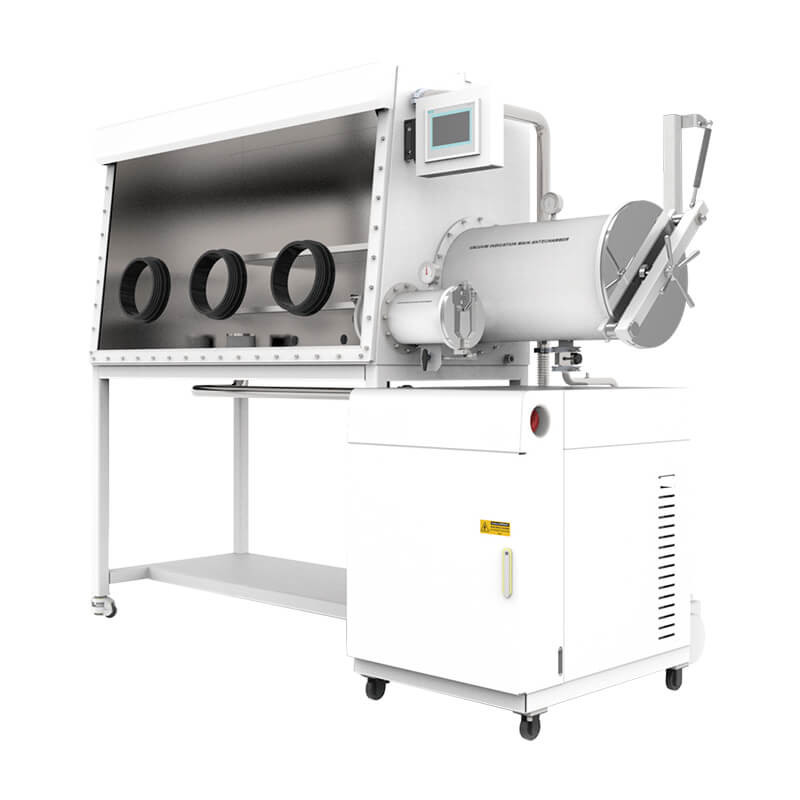

중국 텐칸 장갑 박스 정화 시스템 GBP750S-3 물과 산소 제거

정제 시스템이있는 중국 텐칸 장갑 박스 물 및 산소 제거를위한 단일 쪽

간단한 소개

Changsha Tencan 글러브 박스는 물이없고 산소가없는 환경을 제공하는 장치입니다. 장비는 주로 글러브 박스 바디, 전이 챔버, 순환 정제 재생 시스템, 제어 시스템, 진공 시스템, 디스플레이 시스템 등으로 구성되어 있습니다. 특수 램프 생산 관련 장비, 레이저 장비, 진공 코팅 장비, 진공 오븐, 물 산소 디스플레이 시스템, 연기 및 먼지 여과 시스템, 솔벤트 냉동 시스템, 가스 순서 구문 시스템, 가스 순서 분열 시스템, 가스 순서 구역 시스템, 가스 순서 구역 시스템, 가스 순서 시스템 등으로 구성됩니다. Tencan Glove Box는 아름답고 우아한 외관, 독특한 스타일, 긴 연속 작동 시간, 안정적이고 안정적이며 자동화 된 제어, 간단한 작동 및 쉽게 유지 보수를 제공하며 사용자가 신뢰할 수 있습니다.

수년간의 개발 후 Changsha Tencan은 제품 연구 개발, 설계 및 풍부한 지식을 축적하는 유익한 결과를 얻었습니다. 모든 단계는 엄격한 품질 검사 및 테스트를 거쳤으며 혁신적인 고품질 제품을 지속적으로 제공합니다. 우리는 항상 표준화, 무결성, 서비스, 혁신 및 기타 측면에 중점을두고 고객의 요구에 중점을두고 고객이 제공 한 신뢰를 엔터프라이즈 동기 부여로 전환하며 고객을위한 새로운 혁신적인 경험을 지속적으로 창출 할 것입니다.

정제 장갑 상자

및 필터 O2, H2O, 유기물 및 기타 물질. 진공 장갑 상자, 불활성 가스라고도합니다

보호 상자 등 주요 기능은 O2, H2O 및 유기 가스를 제거하는 것입니다. 리튬 이온 배터리 및 재료, 반도체, 슈퍼 커패시터, 특수 램프, 레이저 용접, 브레이징, 재료 합성, OLED, MOCVD 등과 같은 O2, H2O 및 먼지가없는 초기 환경에서 널리 사용됩니다. 혐기성 박테리아 배양, 세포 과산화 배양 등과 같은 생물학적 애플리케이션.

작업 원칙

글러브 박스의 작동 가스는 챔버와 정제 컬럼 사이에 있습니다 (H2O 및

O2 Adsorber), PLC의 제어 및 모니터링하에 파이프, 순환 송풍기 등을 통해 순환됩니다. 작동 가스가 정제 컬럼을 통해 순환하면, 수분과 산소가 흡착 된 다음 챔버로 돌아갑니다. 사이클 시간이 지나면 챔버에서 작동 가스의 H2O 및 O2 함량은 점차 감소하고 결국 1 ppm 미만의 지수에 도달합니다. 정제 컬럼은 특정주기 기간 후에 포화되어 재생 및 재사용 될 수 있습니다.

주요 응용 프로그램

물리 화학 연구, 조명 및 특수 램프의 개발 및 생산, 리튬 이온 배터리, 알칼리 금속 연구, 촉매 연구, 레이저 및 플라즈마 용접, 의료 및 생물 공학, 약물 생산 및 포장 공정, 반도체 산업, 킬레이트 화학 연구, 세라믹 파우더 연구, 산업 고온 백아 박스 처리 기술의 연구 및 생산.

주요 기능

색인:물, 산소 <0.1ppm

누출 속도 :≤0.001vol % h

솔레노이드 밸브는 모듈 식 디자인을 채택하여 글러브 박스의 밀봉을 효과적으로 보장하고 교체하기 쉽습니다.

전환 캐빈 도어의 독특한 디자인, 가볍고 열기 쉽고 조작하기 간단합니다.

글러브 박스의 외관에는 여러 사용자의 요구를 충족시킬 수있는 여러 디자인이 있습니다.

터치 스크린 :다양한 기능에 쉽게 액세스 할 수 있습니다.

순환:폐쇄 루프 가스 순환, 오일이없고 진공이 없음.

재건:자동 제어.

공기압 제어 :자동 제어, 작동 공기 압력은 +/- 15mbar 범위 내에서 설정할 수 있습니다.

박스 청소 :자동 제어, 건조 조작, 가스 절약 및 용매 작동에 비교적 안전합니다.

발 스위치 :박스 내부의 공기 압력은 풋 스위치를 통해 조정할 수 있습니다.

데이터 메모: 자동 녹화 시스템 데이터

알람 기능 :재생, 순환 압력 및 유효하지 않은 작동 프롬프트 경보 기능이 있습니다.

여러 봉인 특허가 있습니다.

실험실 표준 장갑 상자

1,실험실 표준 장갑 상자의 구성

1.1 글러브 박스 챔버

1.2 메인 Antechamber

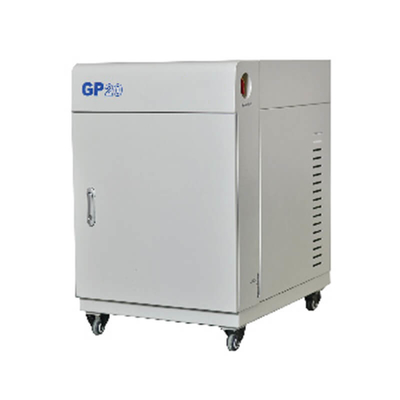

1.3 GP20 가스 정제 시스템

1.4 미니 안테 캠버

2, 상자

2.1 박스 공간 ​​크기 : 1 8 0 0mm (길이) x 900mm (높이) x 750mm (하단 너비).

2.2 글러브 개구부 : 직경 220mm, 단단한 알루미늄 합금 물질로 만들어졌으며 유기 대기 부식에 내성이 있습니다.

2.3 장갑 : 미국 브랜드, 모델 8b1532, 장갑 직경 8 인치, 두께 0.4mm, 부틸 고무 재료, 부식 저항, 노화 저항 및 특정 hightemperature 저항.

2.4 전면보기 가능 창 : 기울어 진 작동 표면과 분리 가능한 8mmsfety 강화 유리 전면 창이 내 마모, 부식 방지 및 우수한 빛 투과율이 높습니다. 밀봉 링은 3/8 인치 두께의 오메가 밀봉 링을 채택합니다.

2.5 박스 압력 범위 : 사용하는 동안 특정 양 및 음압 (-12mbar -12mbar)을 유지할 수 있습니다. 특정 압력을 초과하면 시스템이 자동으로 보호됩니다.

2.6 조명 : 반사 방지 에너지 절약 조명이 장착 된 조명은 부드럽습니다.

2.7 상자의 내부 전원 공급 장치 : 1 세트의 접착제 충전 전원 공급 장치 배선 보드는 상자 안에 사전 설치되어 있습니다 (전원 공급 장치 : 전압 220V-50Hz 1 단계, 전원 공급 장치 10A).

2.8 백업 인터페이스 : 상자에는 액체, 가스, 신호 등에 쉽게 접근 할 수 있도록 여러 표준 KF-40 인터페이스가 장착되어 있습니다.

2.9 선반 : 상자 안에 3 개의 선반 층이 있습니다.

2.10 박스 브래킷 : 높이가 950mm 인 캐스터를 포함합니다. 캐스터는 레벨링, 움직임 및 고정과 같은 장애가 있습니다.

2.11 낮은 누출 속도 : 특허받은 밀봉 기술 채택, 상자의 누출 속도는 0.001 vol%/h 미만입니다.

3, 전환 캐빈

3.1 모양 : 큰 구획과 장갑 상자 사이에 플랜지 연결이있는 원통형 (304 스테인레스 스틸).

3.2 큰 전이 챔버 : 직경이 360mm이고 길이가 600mm 인 흡입 및 보충 공정을위한 자동 밸브 제어를 채택합니다. 흡입 및 보충주기 수는 자동으로 수행 및 보충 작업으로 설정되어 작업 대기 시간을 절약 할 수 있습니다.

3.3 작은 전환 캐빈 : 직경이 150mm x 300mm 인 작은 전환 캐빈은 공기 추출 및 보충을 위해 수동 밸브로 제어됩니다.

3.4 전이 구획 트레이 : 대형 전이 구획에는 자유롭게 이동할 수 있고 확장 된 연마 트레이가 장착되어 있습니다. 소규모 전환 창고에 이동식 슬라이딩 디스크가 장착되어 있습니다.

3.5 진공 학위 : ≤ -0.1mpa (모두 진공 스트립 디스플레이 포함). 압력 게이지는 독일의 Wika에서 선택됩니다.

4, 순환 정제 제어 시스템

4.1 제어 시스템

4.1.1 방법 : 압력 제어 및 적응 기능을 갖춘 자체 진단, 파워 오프 및 자체 시작 특성 포함. 자동 제어, 사이클 제어, 암호 보호 및 진공 챔버 제어가 LCD에 표시됩니다. 제어 장치는 독일의 Siemens PLC 터치 스크린을 채택하고 작업 메뉴는 중국어/영어로 선택할 수 있습니다.

4.1.

4.1.3 발 페달 : 글러브 박스 박스의 압력을 언제라도 정확하게 제어 할 수 있으며, 박스 압력에 공기를 펌핑하고 보충하는 작동을 달성하며 사용자에게보다 편안한 실험을 용이하게합니다.

4.2 순환 정제 시스템

4.2.1 제어 : 0.01ppm의 정확도로 <1ppm 이내의 물과 산소를 ​​제어합니다.

4.2.2 조정 장치 : PLC 터치 조정의 전체 프로세스 (대피, 정제, 재생, 가열)에는 수동 모니터링이 필요하지 않습니다.

4.2.3 작업 가스 : 순도 요구 사항이 99.999%인 N2 또는 AR (가스 순환).

4.2.4 순환 팬 : 고속 가변 주파수 팬, 0-100m3/h의 조정 가능한 유량, 독일의 Siemens 마이크로 프로세서에 의해 제어되는 고압 테스트를 거치고 누출이없는 Insidea 스테인리스 스틸 장치를 설치했습니다.

4.2.5 이중 정제 컬럼 : 각 컬럼에는 5 킬로그램의 독일 BASF 고효율 구리 촉매 탈산 소재가 포함되어 있으며, 65 리터의 산소를 제거 할 수 있으며, 5 킬로그램의 고효율 분자 체 제거 재료는 미국에서 2.2 킬로그램의 물을 제거 할 수 있습니다.

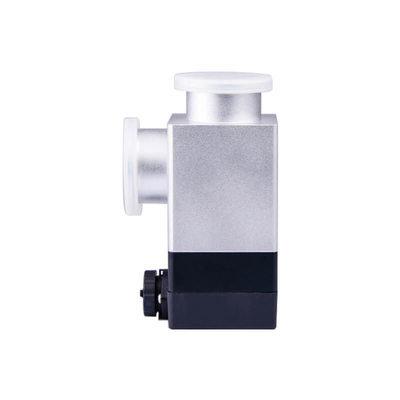

4.2.6 정제 밸브 블록 : 독일 Burkert, 완전 자동 전기 작동 밸브, 모듈 식 설계,보다 간결하고 편리한 유지 보수.

4.2.7 필터 : HEPA 표준을 준수하는 0.3 미크론 조리개 필터가있는 고효율 필터.

4.3 재생 시스템

4.3.1 재생 시스템 : 재사용 시스템을 정화하고 활성화하고 흡착 용량을 복원하는 데 사용됩니다. N2/H2 또는 AR/H2 2의 혼합 가스 한 병은 재생에 필요하며, 여기서 H2는 5-10%를 차지합니다.

4.4 디스플레이 시스템

4.4.1 디스플레이 시스템 : 제어 장치는 독일의 Siemens PLC 터치 스크린을 채택하고 작동 인터페이스 메뉴를 중국어와 영어로 전환 할 수 있습니다. 디스플레이 인터페이스는 기능이 풍부하고 작동하기 쉽고 이해하기 쉽고 데이터 내보내기 기능을 지원합니다.

5, 진공 펌프

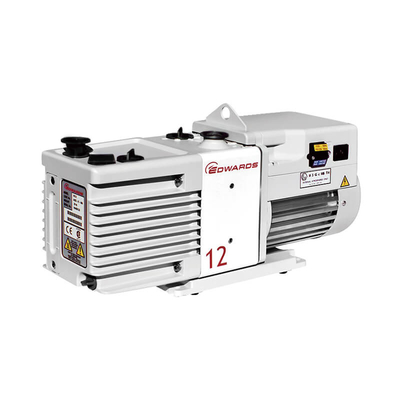

5.1 진공 펌프는 영국의 Edwards RV12 진공 펌프를 채택하며 유량은 12m ³/ h입니다. 그리고 언제든지 독립적으로 제어 할 수 있습니다. 진공 펌프의 자동 종료 시간은 터치 스크린으로 설정할 수 있으며, 이는 더 합리적이며 불필요한 전력 소비를 줄입니다.

6, 용매 여과 시스템

정제 컬럼 또는 실험의 교차 오염에 대한 유기 용매의 영향을 방지하기 위해, 유기 용매 흡착 컬럼은 휘발성 용매를 효과적으로 제거 할 수있는 시리즈 시스템을 사용하여 글러브 박스 외부에 통합된다. 매체는 주로 고품질의 효율적이고 효율적인 활성탄이며, 충전량은 6kg입니다.

7, 워터 분석기

7.1 (1 단위, 영국 미셸) 범위 : 0-1000ppm, 세라믹 알루미나 민감한 구성 요소를 사용합니다. 이 분석기는 우수한 안정성, 부식 저항, 넓은 측정 범위 및 빠른 응답 속도를 가지고 있습니다.

8, 산소 분석기

8.1 (1 단위, 미국의 Avcray 전기 화학 분석기) 범위가 0-1000ppm 인 전기 화학 연료 전지 센서를 사용해야하며 정확한 제로 포인트를 사용해야하며 드리프트가 발생하지 않습니다. 지르코니아 센서가 유기 용매, 전해질 및 기타 환경에서 손상되기 쉬운 상황을 피하십시오.

9, 사양정제 장갑 상자의 표준 모델
